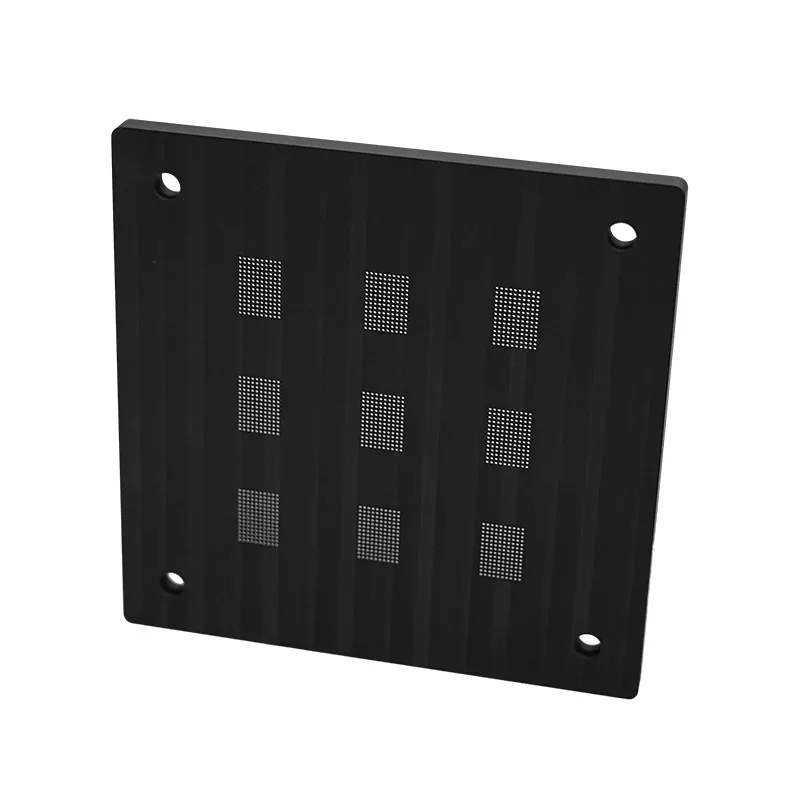

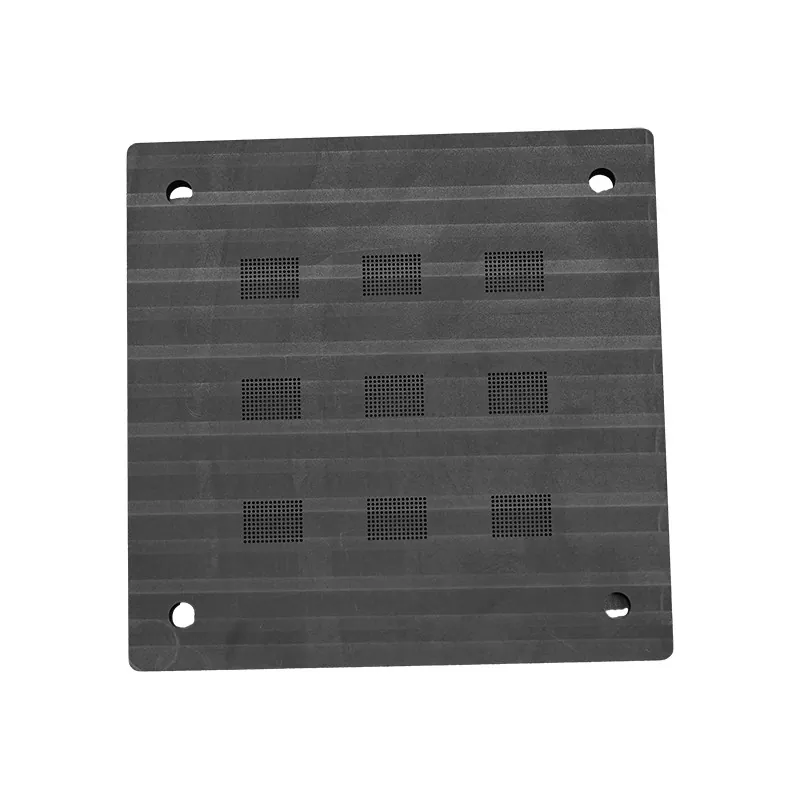

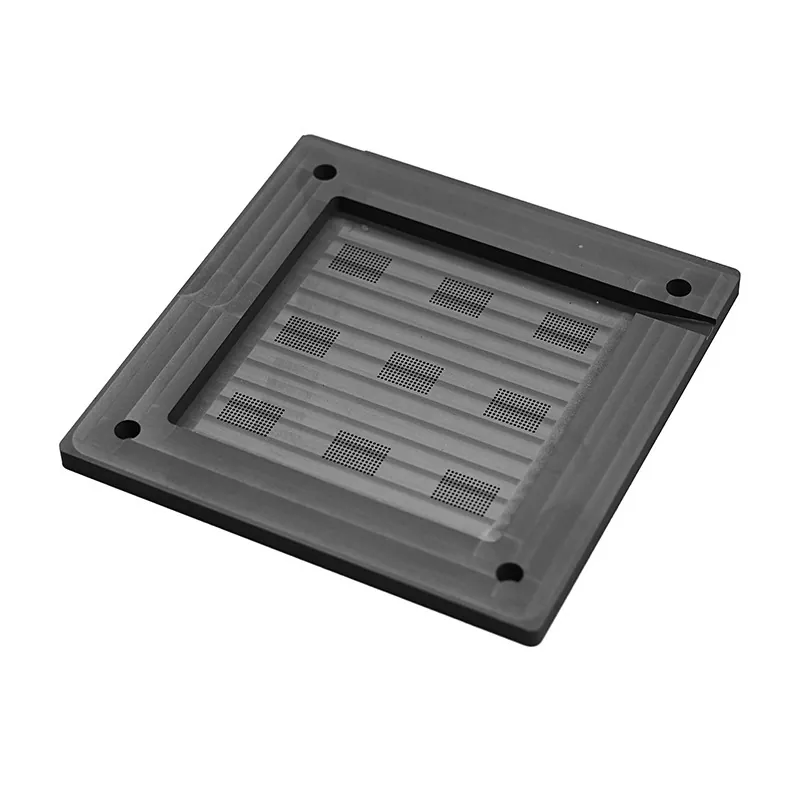

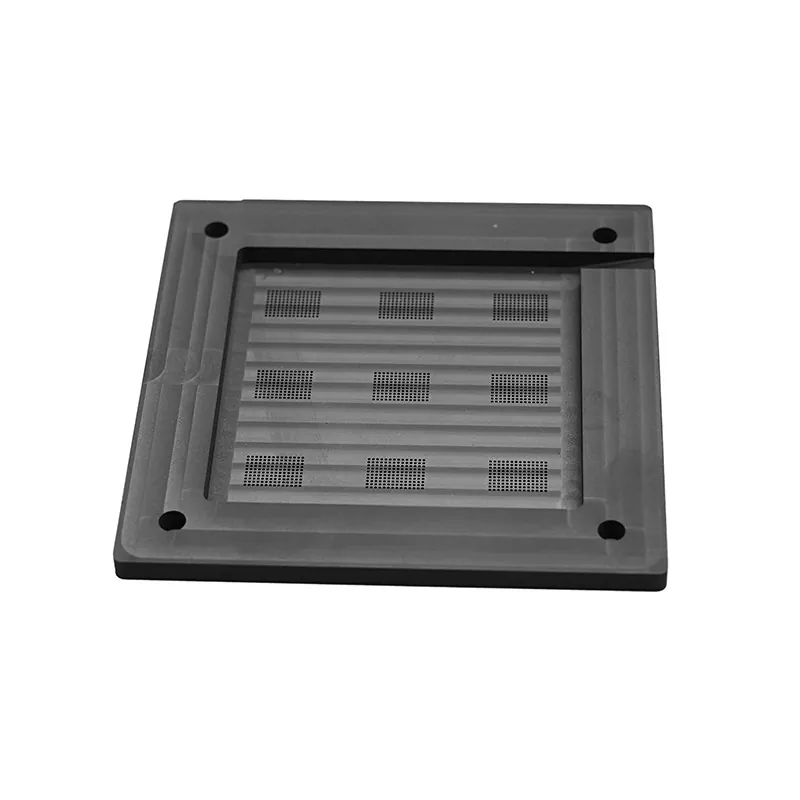

ग्रेफाइट बल प्लेसमेन्ट फिक्स्चर

SIKAIDA ग्रेफाइट बल प्लेसमेन्ट फिक्स्चरले उच्च शुद्धता ग्रेफाइट र सटीक मेसिनिंग र सतह उपचार प्रविधिहरू प्रयोग गर्दछ, सेमीकन्डक्टर-ग्रेड मापदण्डहरू पूरा गर्दछ। सतह चिल्लो र सफा छ, स्थिर उच्च-तापमान प्रदर्शन संग। अनुकूलित संरचनाले बल प्लेसमेन्ट दक्षता र उपजलाई प्रभावकारी रूपमा सुधार गर्दै सञ्चालन र मर्मतसम्भारलाई सहज बनाउँछ।

उच्च-शुद्धता ग्रेफाइट थर्मल रूपमा प्रवाहकीय र जंग-प्रतिरोधी छ, उच्च-तापमान सोल्डरिङको समयमा आयामी स्थिरता सुनिश्चित गर्दछ र हानिकारक आयन प्रदूषण रोक्न। विशेष सतह उपचारले सोल्डर बलहरूको साथ उत्कृष्ट भिजेको ग्यारेन्टी गर्दछ, अक्सीकरण प्रदूषणबाट बच्न।

प्राविधिक विनिर्देशहरू

मुख्य विशेषताहरु

ग्रेफाइट बल प्लेसमेन्ट फिक्स्चरले धेरै मुख्य विशेषताहरू घमण्ड गर्दछ: 1) उच्च शुद्धता (ग्रेफाइट ≥99.5%, आयन प्रदूषण मुक्त); 2) उच्च समतलता (सपाटता ≤0.002 mm/m, Ra≤0.4 μm); 3) माइक्रोन-स्तर बल प्लेसमेन्ट सटीक (बल व्यास ± 0.025 मिमी, बल स्पेसिंग ± 0.05 मिमी); 4) उच्च तापमान प्रतिरोध (300 डिग्री सेल्सियस मा स्थिर प्रदर्शन); 5) उत्कृष्ट थर्मल व्यवस्थापन (एकसमान थर्मल चालकता, थर्मल तनाव कम)।

आवेदन परिदृश्यहरू

ग्रेफाइट बल प्लेसमेन्ट फिक्स्चर अर्धचालक प्याकेजिङ्ग (उच्च घनत्व प्याकेजिङ्ग जस्तै BGA र CSP), माइक्रोइलेक्ट्रोनिक असेंबली (साना कम्पोनेन्टहरू जस्तै 0402 र 0201), अप्टोइलेक्ट्रोनिक उपकरणहरू (LEDs, लेजरहरू), MEMS उपकरणहरू, र MFIGETS, पावर सेमीकन्डक्टरहरू) मा व्यापक रूपमा प्रयोग गरिन्छ।

मुख्य फाइदाहरू

1. सामग्री शुद्धता लाभ: कम अशुद्धता सामग्री, कम ग्यास विकास दर, रासायनिक स्थिरता, लगातार ब्याच प्रदर्शन, र अर्धचालक उद्योग मापदण्डहरूको अनुपालन।

2. सटीक लाभहरू: माइक्रोन-स्तर समतलता र स्थिति सटीकता, चिल्लो र दोष-रहित सतह, ठूलो उत्पादनमा उत्कृष्ट दोहोर्याउने योग्यता, र उच्च-घनत्व प्याकेजिङ्गमा अनुकूलन क्षमता।

3. थर्मल प्रदर्शन लाभहरू: फराकिलो सञ्चालन तापमान दायरा (-40°C देखि 300°C), थर्मल विस्तार गुणांक सिलिकन वेफर्ससँग मिल्दो, राम्रो थर्मल चालकता, र स्थिर थर्मल साइकल प्रदर्शन।

4. प्रक्रिया अनुकूलता लाभहरू: ग्रेफाइट बल प्लेसमेन्ट फिक्स्चरहरू विभिन्न सोल्डरहरूसँग मिल्दो छन्, फराकिलो प्रक्रिया विन्डो छ, सफा गर्न सजिलो छ, लामो आयु हुन्छ, र महत्त्वपूर्ण आर्थिक लाभहरू प्रदान गर्दछ।

प्राविधिक क्षमताहरू

कम्पनीले बलियो प्राविधिक क्षमताहरू समेट्छ: कडा सामग्री नियन्त्रण, आगमनमा धेरै निरीक्षणहरू सहित; सतह गुणस्तर सुनिश्चित गर्न उच्च परिशुद्धता प्रशोधन उपकरण को एक पूर्ण सेट संग सुसज्जित; विभिन्न आवश्यकताहरू पूरा गर्न विभिन्न सतह उपचार प्रक्रियाहरू; एक सटीक परीक्षण प्रणाली स्थिर सटीकता सुनिश्चित गर्न; र उत्पादनहरू जसले वास्तविक उत्पादनमा अनुकूलन गर्न कठोर वातावरणीय परीक्षण पास गरेका छन्।

प्रायः सोधिने प्रश्नहरू:

Q1: किन बल प्लेसमेन्ट फिक्स्चरको लागि ग्रेफाइट सामग्री छनौट गर्ने?

A1: ग्रेफाइट सामग्रीको अत्यधिक उच्च शुद्धता, उत्कृष्ट थर्मल चालकता र उच्च-तापमान प्रतिरोध छ, र अर्धचालक प्रक्रियाहरूमा रासायनिक रूपमा स्थिर छ। अन्य सामग्रीको तुलनामा, ग्रेफाइटले चिपहरूमा हानिकारक अशुद्धता आयनहरू छोड्दैन र उच्च तापक्रममा आयामी स्थिरता कायम राख्छ, यसलाई अर्धचालक बल प्लेसमेन्ट फिक्स्चरहरूको लागि एक आदर्श सामग्री बनाउँछ।

Q2: फिक्स्चरको विशिष्ट सतह समतलता र नरमपन के हो?

A2: हाम्रो ग्रेफाइट बल प्लेसमेन्ट फिक्स्चरमा 0.002 mm/m भित्र नियन्त्रित सतहको समतलता र Ra≤0.4 μm सतहको खुरपना हुन्छ। यो अत्यन्त उच्च सतहको समतलता र चिल्लोपनले चिप र सब्सट्रेटसँग समान सम्पर्क सुनिश्चित गर्दछ, सतह असमानताको कारणले बल प्लेसमेन्ट दोषहरू बेवास्ता गर्दछ।

Q3: बल प्लेसमेन्ट सटीकता के हो जुन हासिल गर्न सकिन्छ?

A3: हाम्रा फिक्स्चरहरूले ± 0.025 mm को बल प्लेसमेन्ट स्थिति सटीकता र ± 0.05 mm को बल पिच सटीकता प्राप्त गर्दछ। शुद्धताको यो स्तरले हालको मुख्यधारा अर्धचालक प्याकेजिङ्ग प्रक्रियाहरूको आवश्यकताहरू पूर्ण रूपमा पूरा गर्दछ र उच्च-घनत्व, माइक्रो-पिच बल प्लेसमेन्ट अनुप्रयोगहरू ह्यान्डल गर्न सक्छ।

Q4: फिक्स्चरको अधिकतम परिचालन तापमान के हो?

A4: हाम्रो ग्रेफाइट बल प्लेसमेन्ट फिक्स्चरले सामान्य रूपमा -40°C देखि 300°C सम्मको तापक्रम दायरा भित्र काम गर्न सक्छ। यो तापक्रम दायराले रिफ्लो सोल्डरिङ र उच्च-तापमान भण्डारण सहित सेमीकन्डक्टर प्याकेजिङ्ग प्रक्रियाका सबै महत्वपूर्ण चरणहरू समेट्छ।

Q5: के तपाइँ अनुकूलित उपकरण उत्पादनहरू प्रदान गर्न सक्नुहुन्छ?

A5: हो, हामी विशिष्ट ग्राहक आवश्यकता अनुसार अनुकूलित सेवाहरू प्रदान गर्न सक्छौं। ग्राहकहरूले विस्तृत रेखाचित्र वा नमूनाहरू प्रदान गर्न सक्छन्, र हामी विभिन्न गैर-मानक उपकरण उत्पादनहरू प्रशोधन गर्न सक्छौं। न्यूनतम प्रशोधन आकार ०.५ मिमी हो, र सहिष्णुता ± ०.०१ मिमी भित्र नियन्त्रण गर्न सकिन्छ।

Q6: उपकरणको सेवा जीवन र पुन: प्रयोज्यता के हो?

A6: सामान्य प्रयोग र उचित मर्मतसम्भार अन्तर्गत, हाम्रो ग्रेफाइट बल-माउन्टिङ टूलि 100 भन्दा बढी पटक पुन: प्रयोग गर्न सकिन्छ। वास्तविक सेवा जीवन विशिष्ट उपयोग सर्तहरू, प्रक्रिया प्यारामिटरहरू, र मर्मतसम्भारमा निर्भर गर्दछ। उपकरण राम्रो अवस्थामा छ भनेर सुनिश्चित गर्न हामी नियमित सतह निरीक्षण र प्रदर्शन परीक्षण सिफारिस गर्छौं।

Q7: तपाइँ कसरी उपकरणको सरसफाई र प्रदूषण मुक्त प्रकृति सुनिश्चित गर्नुहुन्छ?

A7: हाम्रो टुलिङले अल्ट्रासोनिक क्लिनिङ, डियोनाइज्ड वाटर रिन्सिङ, र उच्च-तापमान बेकिंग सहित प्रशोधन पछि कठोर सफाई र सतहको उपचारबाट गुज्रिन्छ। औजारलाई एन्टी-स्टेटिक र डस्टप्रूफ प्याकेजिङ्गमा प्याकेज गरी ढुवानी र भण्डारणको समयमा सरसफाइ सुनिश्चित गर्न सकिन्छ। उत्पादन प्राप्त गरेपछि, ग्राहकहरूलाई यसलाई अनप्याक गर्न र सफा कोठा वातावरणमा प्रयोग गर्न सल्लाह दिइन्छ।

Q8: उपकरणको प्रतिरोधात्मकता र थर्मल चालकता के हो?

A8: हाम्रो ग्रेफाइट टूलिङको प्रतिरोधात्मकता 8-15 μΩ·m (25°C मा) र लगभग 120-200 W/m·K को थर्मल चालकता छ। यी प्यारामिटरहरूले बिजुली इन्सुलेशन र थर्मल व्यवस्थापनमा सन्तुलित प्रदर्शन सुनिश्चित गर्दछ, यसलाई विभिन्न अर्धचालक प्याकेजिङ्ग अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।
