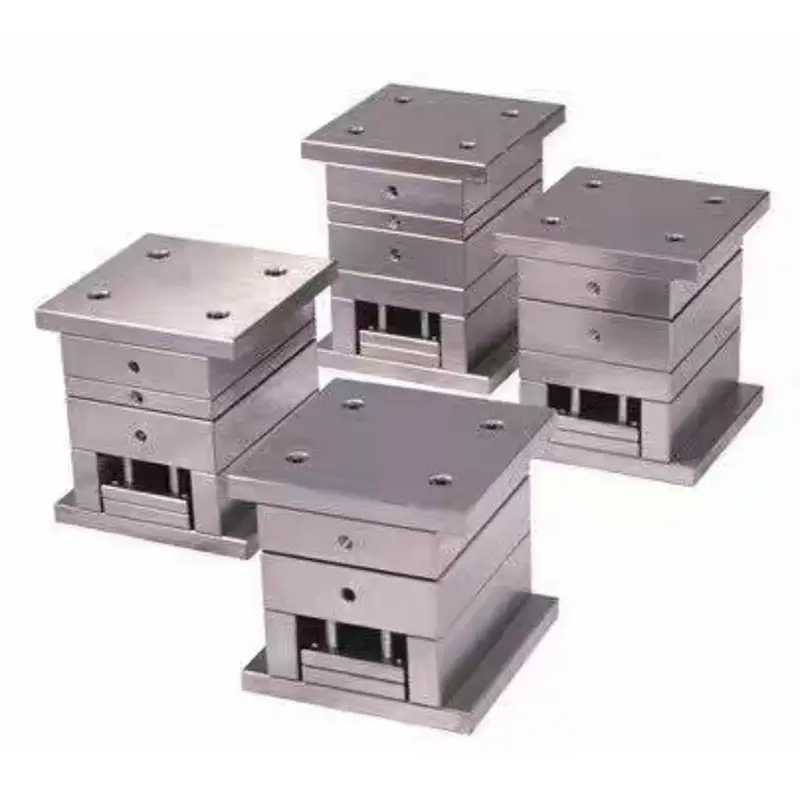

मानक परिशुद्धता सरलीकृत सानो गेट मोल्ड आधार

यो मानक प्रेसिजन सरलीकृत सानो गेट मोल्ड आधारले तीन-प्लेट संरचनालाई बिन्दु गेटको साथ प्रस्तुत गर्दछ, परम्परागत फाइन-गेट मोल्ड आधारहरूबाट अनुकूलित। अनावश्यक सहायक संयन्त्रहरू हटाइएको छ, कोर कार्यहरू कायम राख्दै डिजाइनलाई सरल बनाउँदै। अनुसन्धान र विकास, उत्पादन, र गुणस्तर नियन्त्रण एकीकृत चिनियाँ कारखाना मा निर्मित, यो प्लास्टिक मोल्डिंग उद्योग मा एक विश्वसनीय आपूर्तिकर्ता हो। उत्पादन साधारण आकार र एक समान पर्खाल मोटाई संग ठूलो उत्पादन प्लास्टिक उत्पादनहरु को लागी उपयुक्त छ। यसको उच्च लागत-प्रभावकारिता र स्थिरताले यसलाई विभिन्न उद्योगहरूमा लोकप्रिय बनाएको छ।

मुख्य विशेषताहरु

1. संरचनात्मक सुविधाहरू

- तीन-प्लेट संरचना: एक निश्चित प्लेटेन, एक गतिशील प्लेट, र एक इजेक्टर प्लेट, सटीक मार्गदर्शनको लागि गाइड स्तम्भहरू र बुशिंगहरू सहित; पोइन्ट गेट, छोटो प्रवाह मार्ग, न्यूनतम अवशेष, साना उत्पादनहरूको लागि उपयुक्तको साथ एकल-बिन्दु इंजेक्शन।

- सरलीकृत डिजाइन: जटिल सहायक संयन्त्रहरू हटाउँछ, परिणामस्वरूप एक साधारण संरचना र कम उत्पादन लागत र जटिलता।

- मानक परिशुद्धता: आयामी शुद्धता ± 0.05mm, सतह खुर्दा ≤Ra0.8μm, अतिरिक्त प्रशोधन बिना सामान्य प्लास्टिक भागहरूको आवश्यकताहरू पूरा।

2. मोड्युलर मानक डिजाइन: मानक सटीक सरलीकृत सानो गेट मोल्ड आधारले 2020 र 2025 जस्ता सामान्य मोडेलहरू सहित LKM र HASCO जस्ता अन्तर्राष्ट्रिय मापदण्डहरू अपनाउछ, द्रुत कन्फिगरेसन र प्रतिस्थापनको लागि अनुमति दिन्छ। मोड्युलर डिजाइन मर्मत सुविधा र सेवा जीवन विस्तार गर्दछ।

3. शीतलन प्रणाली डिजाइन: एक परम्परागत कूलिंग पानी सर्किट डिजाइन मध्यम दक्षता र एक सरल लेआउट प्रदान गर्दछ, प्रशोधन र मर्मतसम्भार सुविधा दिंदा, पछि लागत घटाउन कूलिंग आवश्यकताहरू पूरा गर्दछ।

४. पोइन्ट गेटका फाइदाहरू: पोइन्ट गेटको व्यास ०.५-२ मिमी, न्यूनतम र सजिलै हटाउन सकिने चिन्हहरू, PP र ABS जस्ता राम्रो प्रवाह क्षमता भएका प्लास्टिकका लागि उपयुक्त, उत्पादनको गुणस्तर सुनिश्चित गर्दै।

अनुप्रयोगहरू

मानक प्रेसिजन सरलीकृत सानो गेट मोल्ड आधार प्लास्टिक उत्पादनहरू जस्तै सानो उपकरण आवास र इलेक्ट्रोनिक बटनहरूको ठूलो उत्पादनको लागि उपयुक्त छ। यो उत्पादनहरूसँग मिल्दो छ जुन आकारमा सरल छ, एक समान पर्खाल मोटाई छ, र विशेष उपस्थिति आवश्यकताहरू छैनन्, धेरै उद्योगहरूको आवश्यकताहरू समावेश गर्दछ।

आर्थिक लाभ

1. नियन्त्रित लागतहरू: उच्च परिशुद्धता मोल्ड आधारहरूले सामग्री र प्रशोधन लागतहरूमा 30% -50% बचत गर्दछ, ग्राहकको प्रतिस्पर्धात्मकता बढाउँछ।

2. छोटो साइकल समय: 2-4 हप्ताको उत्पादन चक्रले छिटो बजार प्रतिक्रियाको लागि अनुमति दिन्छ र उत्पादन प्रक्षेपण समय छोटो बनाउँछ।

3. सजिलो सञ्चालन: स्पष्ट संरचना, साधारण सभा र मर्मतसम्भार, अपरेटरहरूको लागि कम सीप आवश्यकताहरू, ठूलो मात्रामा उत्पादनको सुविधा।

निर्माण प्रक्रिया

1. डिजाइन स्टेज: प्लास्टिक उत्पादनको मापदण्डहरूमा आधारित मोल्ड संरचना निर्धारण गर्नुहोस्, उपयुक्त मानक मोल्ड आधार चयन गर्नुहोस्, र मुख्य प्रक्रिया कारकहरूलाई ध्यानमा राख्दै UG र Pro/E जस्ता सफ्टवेयर प्रयोग गरेर गुहा र कोर डिजाइन गर्नुहोस्।

2. सामग्री चयन

मानक परिशुद्धता सरलीकृत सानो गेट मोल्ड आधार कार्बन संरचनात्मक इस्पात जस्तै 45 इस्पात प्रयोग गर्दछ। गाईड स्तम्भहरू र बुशिंगहरू पहिरन-प्रतिरोधी स्टीलबाट बनेका छन्। गुफा र कोर P20 (HRC30-35) जस्ता पूर्व-कठोर मोल्ड स्टिलबाट बनेको हुन्छ। मानक भागहरू विशेष निर्माताहरूबाट प्राप्त गरिन्छ।

3. प्रशोधन प्रवाह

- रफ मेसिनिङ: मोल्ड प्लेट र गुहाको रफ मेसिनिङ, ०.५-१ मिमी भत्ता छोडेर।

- फिनिस मेसिनिङ: गुहाको सीएनसी मेसिनिङ, जटिल भागहरूको तार काट्ने, र एकसाथ ड्रिलिंग र ट्यापिङ।

- तातो उपचार: लुगा प्रतिरोध सुधार गर्न HRC30-35 मा गुहा र कोर को टेम्परिंग।

- सतह उपचार: गुहालाई Ra0.8μm मा पालिस गर्ने।

4. विधानसभा र डिबगिङ

मानक भागहरू र गुहा/कोरलाई जम्मा गर्नुहोस्, तिनीहरूलाई परीक्षण मोल्डिङ र प्यारामिटर समायोजनको लागि इन्जेक्शन मोल्डिङ मेसिनमा स्थापना गर्नुहोस्। परीक्षण मोल्डिङ परिणामहरूको आधारमा गुहा समायोजन गर्नुहोस् र सामान्य दोषहरू समाधान गर्नुहोस्।

विकास प्रवृत्तिहरू

1. मानकीकरण र मोड्युलराइजेशन: द्रुत कन्फिगरेसन निर्माण हासिल गर्न र डेलिभरी चक्र छोटो बनाउन मानकीकरण सुधार गर्नुहोस्।

2. बौद्धिक निर्माण: प्रशोधन शुद्धता र दक्षता सुधार गर्न डिजिटल स्वचालन प्रविधिको संयोजन।

3. उच्च दक्षता कूलिंग: लागत नियन्त्रण गर्दा कूलिंग दक्षता सुधार गर्न अनुकूलित पानी च्यानल लेआउट।

4. हल्का र लामो-दिगो: अनुकूलित संरचना र सामग्री वजन कम गर्न, पहिरन प्रतिरोध सुधार गर्न, र सेवा जीवन विस्तार।

बारम्बार सोधिने प्रश्नहरू

Q1: मानक प्रेसिजन सरलीकृत सानो गेट मोल्ड आधार कुन प्लास्टिक उत्पादनहरूको लागि उपयुक्त छ?

A1: साना देखि मझौला आकारका प्लास्टिकका भागहरू, जस्तै उपकरण हाउसिङ, इलेक्ट्रोनिक उत्पादन बटनहरू, दैनिक आवश्यकताका कन्टेनरहरू, स्टेशनरी सामानहरू, इत्यादिका लागि उपयुक्त। तुलनात्मक रूपमा साधारण आकारहरू, एकसमान पर्खाल मोटाई, र उपस्थितिको लागि कम आवश्यकताहरू भएका ठूलो-उत्पादित उत्पादनहरूका लागि विशेष रूपमा उपयुक्त।

Q2: सरलीकृत मोल्ड आधारहरू र उच्च-परिशुद्धता मोल्ड आधारहरू बीचको मुख्य भिन्नता के हो?

A2: मुख्य भिन्नताहरू संरचनाको जटिलता, परिशुद्धता स्तर, र सतह गुणस्तर आवश्यकताहरूमा निहित छन्। सरलीकृत मोल्ड आधारहरूले जटिल सहायक संयन्त्रहरू हटाउँछन्, मानकीकृत सरल संरचना अपनाउछन्, ± 0.05mm भित्र आयामी शुद्धता नियन्त्रण गर्छन्, र Ra0.8μm वा कमको सतह खुरदना चाहिन्छ। लागत सामान्यतया 30% -50% उच्च परिशुद्धता मोल्ड आधारहरु भन्दा कम छ।

Q3: पोइन्ट गेट्सका फाइदाहरू के हुन्?

A3: पोइन्ट गेटहरूको सानो व्यास (सामान्यतया 0.5-2mm) हुन्छ, फलस्वरूप साना गेट चिन्हहरू हुन्छन् जुन हटाउन सजिलो हुन्छ र उत्पादनको उपस्थितिलाई असर गर्दैन। प्रक्रिया छोटो छ, जुन साना उत्पादनहरूको पूर्ण भर्नको लागि लाभदायक छ, र विशेष गरी PP, ABS, र PS जस्ता राम्रो प्रवाह क्षमता भएका प्लास्टिक सामग्रीहरूको लागि उपयुक्त छ।

Q4: मोल्ड निर्माण चक्र कति लामो छ?

A4: मानक परिशुद्धता सरलीकृत सानो गेट मोल्ड आधारको लागि निर्माण चक्र सामान्यतया 2-4 हप्ता हुन्छ। यसको सरल संरचना र थोरै प्रशोधन चरणहरूको कारणले गर्दा, उत्पादन चक्रलाई उच्च परिशुद्धता जटिल मोल्डहरूको तुलनामा 30% -50% ले छोटो पार्न सकिन्छ, जसले बजारको मागहरूको लागि द्रुत प्रतिक्रिया सक्षम गर्दछ।

Q5: उपयुक्त मोल्ड आधार विनिर्देशहरू कसरी छनौट गर्ने?

A5: सही मोल्ड आधार विशिष्टताहरू छनौट गर्दा उत्पादनको आकार, इन्जेक्सन मोल्डिङ मेसिन मोडेल, र उत्पादन मात्रा आवश्यकताहरू जस्ता कारकहरू विचार गर्न आवश्यक छ। सामान्य विनिर्देशहरूमा 2020, 2025, 3030, र 4040 जस्ता मोडेलहरू समावेश छन्। यो सामान्यतया उत्पादनको आकार मोल्ड गुहाको आकारको 80% भित्र हुनु उपयुक्त हुन्छ। उत्पादनको अधिकतम बाह्य आयाम र उपयुक्त भत्ताको आधारमा मोल्ड आधार विनिर्देशहरू छनौट गर्न सिफारिस गरिन्छ।
