अटोमोटिभ इन्जिन कम्पार्टमेन्ट एसेम्बली स्ट्याम्पिङको मृत्यु

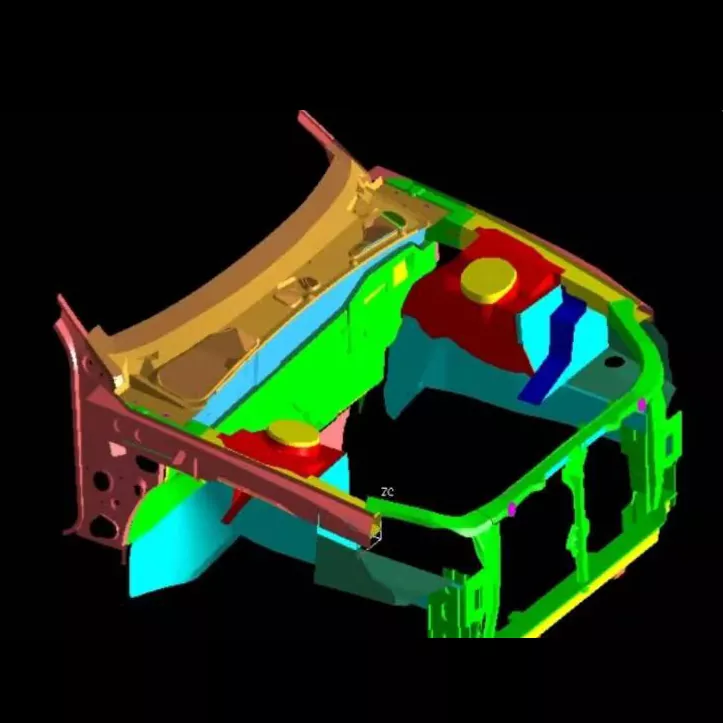

अटोमोटिभ इन्जिन कम्पार्टमेन्ट एसेम्ब्ली अटोमोटिभ पावरट्रेनको कोर लोड-बेयरिङ कम्पोनेन्ट हो, र यसको स्ट्याम्पिङ डाइजको उत्पादन स्तरले अटोमोटिभ स्ट्याम्पिङ डाइ टेक्नोलोजीको उच्चतम स्तरलाई प्रतिनिधित्व गर्दछ। सिकाइडा अटोमोटिभ इन्जिन कम्पार्टमेन्ट एसेम्बली स्ट्याम्पिङ डाइज एकल डाइ होइन, तर इन्जिन कम्पार्टमेन्टको मुख्य फ्रेम र बडी प्यानलहरूमा शीट मेटल स्ट्याम्प गर्न प्रयोग गरिने पूर्ण डाइ प्रणाली हो। यी कम्पोनेन्टहरू त्यसपछि वेल्डिङ वा बोल्टिङ मार्फत पूर्ण इन्जिन डिब्बामा जम्मा हुन्छन्।

मुख्य उत्पादन सुविधाहरू

1. ठूलो आकार र जटिल संरचना

अटोमोटिभ इन्जिन कम्पार्टमेन्ट एसेम्बली स्ट्याम्पिङ डाइजहरू आकारमा ठूला हुन्छन् (सामान्यतया १.२ मिटरभन्दा लामो र ०.८ मिटरभन्दा फराकिलो), जटिल गुहा संरचनासहित। तिनीहरूलाई माउन्टिङ होलहरू बनाउन, रिब्सलाई सुदृढ पार्ने, र फोल्ड गरिएको किनारहरू, गहिरो रेखाचित्र, फारमिङ, ट्रिमिङ, र पंचिङ सहित बहु वर्कस्टेशनहरू एकीकृत गर्न आवश्यक छ।

2. अल्ट्रा-उच्च परिशुद्धता र उच्च शक्ति

अटोमोबाइलहरूमा महत्वपूर्ण सुरक्षा लोड-बेयरिङ कम्पोनेन्टहरूका रूपमा, स्ट्याम्प गरिएका भागहरूको आयामी शुद्धता ± ०.०५ मिमी भित्र नियन्त्रण गरिन्छ, कुनै सतही दोषहरू जस्तै दरार वा झुर्रीहरू बिना। उच्च-गुणस्तरको डाइ स्टील र सटीक ताप उपचार प्रक्रियाहरूले उच्च बल, उच्च कठोरता, र उच्च पहिरन प्रतिरोधलाई सुनिश्चित गर्दछ।

3. बहु-प्रक्रिया एकीकरण

धेरै प्रक्रियाहरू एकीकृत गर्दै जस्तै गहिरो रेखाचित्र, ट्रिमिङ, पंचिंग, फ्ल्याङ्गिङ, र आकार दिने, प्रगतिशील वा निरन्तर डाइ संरचनाहरू प्रयोग गरेर, स्वचालित ठूलो उत्पादनलाई समर्थन गर्दै।

4. सटीक मार्गदर्शन र अनलोडिङ प्रणाली

सटीक गाईडिङ, अनलोडिङ, र इजेक्शन मेकानिजमहरू स्ट्याम्प गरिएका भागहरूमा जटिल अन्डरकटहरू र नकारात्मक कोणहरूका लागि डिजाइन गरिएका छन्, एकसमान सामग्री प्रवाह सुनिश्चित गर्दै र निर्माण दोषहरू कम गर्न।

5. तापमान र स्नेहन नियन्त्रण

केही मोडेलहरू घर्षण कम गर्न, डाइ लाइफ विस्तार गर्न र उच्च-अन्त सामग्रीको स्ट्याम्पिङ गुणस्तर सुनिश्चित गर्न तताउने/ठुलो तापक्रम नियन्त्रण प्रणाली र उच्च दक्षताको स्नेहन प्रणालीसँग सुसज्जित छन्।

आवेदन क्षेत्रहरू

1. यात्रुवाहक सवारी साधन निर्माण

कोर बडी स्ट्रक्चरल कम्पोनेन्टहरू जस्तै फ्रन्ट बल्कहेडहरू, फन्डरहरू, फायरवालहरू, र इन्जिन हुड भित्री र बाहिरी प्यानलहरू उत्पादन गर्दछ, संरचनात्मक समर्थन र सुरक्षा प्रदान गर्दछ।

2. नयाँ ऊर्जा वाहनहरू

अटोमोटिभ इन्जिन कम्पार्टमेन्ट एसेम्बली स्ट्याम्पिङ डाइस नयाँ ऊर्जा वाहन इन्जिन कम्पार्टमेन्टहरूको लेआउट समायोजन आवश्यकताहरूमा अनुकूलित हुन्छ, उच्च परिशुद्धता आवश्यकताहरू पूरा गर्ने, एल्युमिनियम मिश्र र उच्च-शक्तिको स्टील जस्ता हल्का सामग्रीहरूको लागि अनुकूलित।

3. व्यावसायिक सवारी साधन निर्माण

ट्रक र बसहरू जस्ता व्यापारिक सवारी साधनहरूको ठूला र थप जटिल इन्जिन डिब्बा आवश्यकताहरूमा अनुकूलित, अल्ट्रा-लार्ज शीट मेटलको भारी-कर्तव्य ह्यान्डल गर्न सक्षम।

निर्माण प्रक्रिया

1. उत्पादन विश्लेषण र प्रक्रिया डिजाइन

CAE सफ्टवेयर प्रयोग गर्दछ जस्तै AutoForm र Dynaform स्ट्याम्पिङ फॉर्मेबिलिटी विश्लेषणको लागि, भविष्यवाणी गर्न र समस्याहरू समाधान गर्न जस्तै क्र्याकिंग र रिङ्किङ, र प्रक्रिया प्यारामिटरहरू अनुकूलन गर्न।

२. मोल्ड डिजाइन

अटोमोटिभ इन्जिन कम्पार्टमेन्ट एसेम्बली स्ट्याम्पिङ डाइजलाई UG, CATIA, र AutoCAD जस्ता सफ्टवेयर प्रयोग गरेर पूर्ण 3D मा डिजाइन गरिएको छ, प्रत्येक कम्पोनेन्टलाई बल, कठोरता, आयु, र उत्पादन दक्षता सन्तुलनमा परिष्कृत गर्दै।

3. सामग्री चयन

- आधार सामग्री: 45#, 50# कार्बन संरचनात्मक इस्पात

- काम गर्ने भागहरू: Cr12MoV, Cr12, र अन्य उपकरण स्टीलहरू; ठूलो उत्पादनको लागि, स्टिल-बन्डेड सिमेन्ट कार्बाइड वा पाउडर धातु सामग्रीहरू प्रयोग गर्न सकिन्छ।

4. प्रेसिजन मेसिनिंग

- रफ मेसिनिङ: ठूलो ग्यान्ट्री मिलिङ मेसिन वा मेसिनिङ सेन्टर प्रयोग गरेर अतिरिक्त सामग्री हटाउने।

- फिनिस मेसिनिङ: उच्च परिशुद्धता सीएनसी मेसिनिङ केन्द्र, ढिलो तार EDM।

- विशेष मेसिनिङ: जटिल सतहहरूको विद्युतीय डिस्चार्ज मेसिनिङ, Ra≤0.4μm मा पॉलिश गर्ने।

- तातो उपचार: कठोरता र पहिरन प्रतिरोध सुधार गर्न कोन्चिङ, टेम्परिङ, नाइट्राइडिङ, आदि।

5. विधानसभा र T0 परीक्षण मोल्ड

एसेम्बली पछि, मोल्ड परीक्षण मोल्डिंगको लागि स्ट्याम्पिङ उपकरणमा स्थापित हुन्छ, स्ट्याम्प गरिएको भागले मापदण्डहरू पूरा नगरेसम्म प्रेसर र स्ट्रोक जस्ता प्यारामिटरहरू समायोजन गर्दछ।

विकास प्रवृत्तिहरू

1. अल्ट्रा-ठूलो एकीकृत मोल्डिंग: 2000 टन र माथिको मुद्रांकन उपकरणहरूमा अनुकूलन योग्य, भागहरू र वेल्डिङ प्रक्रियाहरूको संख्या घटाउँदै।

2. हल्का तौल सामग्री गठन: स्प्रिंगब्याक समस्याहरू सुधार गर्दै, एल्युमिनियम मिश्र र उच्च-शक्ति इस्पात जस्ता सामग्रीहरूको लागि अनुकूलित।

3. बौद्धिक निर्माण र डिजिटलीकरण: विकास चक्र छोटो बनाउन CAE विश्लेषण, 3D प्रिन्टिङ, डिजिटल जुम्ल्याहा र अन्य प्रविधिहरू एकीकृत गर्दै।

4. बहु-स्टेसन स्वचालित उत्पादन: शीट मेटल इनपुटबाट समाप्त उत्पादन उत्पादनमा पूर्ण स्वचालन प्राप्त गर्दै, दक्षता र स्थिरता सुधार गर्दै।

बारम्बार सोधिने प्रश्नहरू

Q1: अटोमोटिभ इन्जिन कम्पार्टमेन्ट एसेम्बली स्ट्याम्पिङ डाइजमा सामान्यतया कुन सामग्रीहरू प्रयोग गरिन्छ?

A1: डाइ बेसले सामान्यतया उच्च-गुणस्तरको कार्बन संरचनात्मक स्टील (जस्तै 45#, 50#) प्रयोग गर्दछ, जबकि काम गर्ने भागहरूले उच्च-कार्बन उच्च-क्रोमियम उपकरण स्टील (जस्तै Cr12MoV, Cr12), उच्च-गतिको स्टील (जस्तै W6Mo5Cr4V2), वा सिमेन्टेड कार्बाइड प्रयोग गर्दछ। ठूलो उत्पादनको लागि, स्टिल-बन्डेड सिमेन्टेड कार्बाइड वा पाउडर धातु सामग्रीहरू प्रयोग गर्न सकिन्छ कि डाईमा उच्च बल, उच्च कठोरता, र उच्च पहिरन प्रतिरोध छ।

Q2: अटोमोटिभ इन्जिन कम्पार्टमेन्ट एसेम्बली स्ट्याम्पिङ डाइजको उत्पादन चक्र कति लामो छ?

A2: अटोमोटिभ इन्जिन कम्पार्टमेन्ट एसेम्बलीका लागि स्ट्याम्पिङ डाइज टेक्नोलोजी, अनुभव र शिल्प कौशलको पराकाष्ठा हो। तिनीहरूको विकास चक्र लामो हुन्छ (सामान्यतया 8-15 महिना) र महँगो (लाखौंदेखि दशौं लाख RMB सम्म पुग्छ), तिनीहरूलाई डाइ-मेकिंग कम्पनीको समग्र शक्तिको प्रमुख सूचक बनाउँछ। जटिलता जति बढी हुन्छ, चक्र त्यति लामो हुन्छ। बौद्धिक उत्पादन र डिजिटल प्रविधिहरूको प्रयोगको साथ, विकास चक्र बिस्तारै छोटो हुँदैछ।
