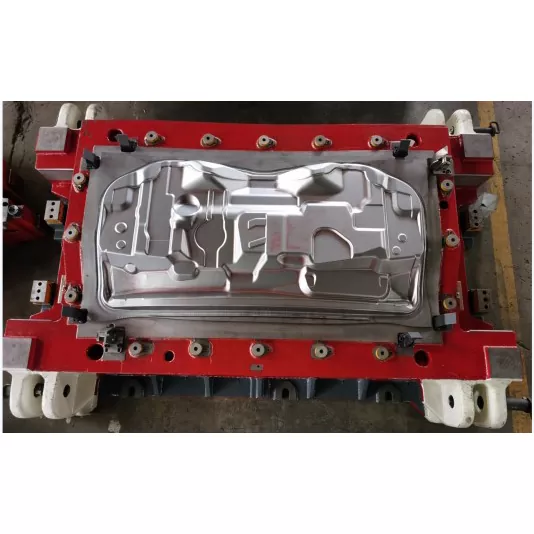

अटोमोटिभ फ्रन्ट प्यानल असेंबली स्ट्याम्पिङको मृत्यु

सिकाइडा अटोमोटिभ फ्रन्ट प्यानल एसेम्ब्ली स्ट्याम्पिङ डाइजहरू स्वतन्त्र रूपमा विकसित उच्च-अन्त सटीक उपकरणहरू छन्, फ्रन्ट प्यानल एसेम्बलीहरूको ठूलो उत्पादनको लागि उपयुक्त। जटिल संरचना र अगाडि प्यानल एसेम्बली (ठूलो बडी प्यानल) को उच्च आवश्यकताहरूलाई सम्बोधन गर्दै, डाइले प्रमुख उत्पादन चुनौतीहरू समाधान गर्न उन्नत प्रविधिहरू एकीकृत गर्दछ। फ्याक्ट्री व्यावसायिक उपकरण र एक समर्पित टोली संग सुसज्जित छ मर गुणवत्ता मापदण्ड पूरा सुनिश्चित गर्न।

उत्पादन विवरण

1. ठूलो शरीर प्यानल संरचना गठन

सामग्रीको प्रवाह र स्ट्रेचिङको सटीक नियन्त्रण, ±0.1mm भित्र कुञ्जी आयामी शुद्धता, समतलता त्रुटि ≤0.15mm/m; गहिरो रेखाचित्र क्षेत्रहरूले सामग्री दोषहरूबाट बच्न र उपज सुधार गर्न बहु-पास प्रगतिशील गठन प्रयोग गर्दछ।

2. जटिल घुमाउरो सतह गठन प्रविधि

अटोमोटिभ फ्रन्ट प्यानल एसेम्बली स्ट्याम्पिङ डाइजले हाइपरबोलोइड गठन र एक समायोज्य प्रोफाइल संरचना प्रयोग गर्दछ। CAE विश्लेषण र प्रक्रिया अप्टिमाइजेसनको साथ संयुक्त, यसले समस्याहरू समाधान गर्दछ जस्तै झुर्री र क्र्याकिङ, ± 0.05mm भित्र सतह शुद्धता प्राप्त गर्दै, छेउछाउका कम्पोनेन्टहरूसँग अनुकूलता सुनिश्चित गर्दै।

3. एकीकृत सुदृढीकरण बीम डिजाइन

अगाडिको प्यानल र रिइन्फोर्सिङ बीमलाई स्प्लिट-क्याभिटी टेक्नोलोजी प्रयोग गरेर एकीकृत गरिएको छ, उच्च-शक्तिको सामग्रीमा अनुकूलन गर्दै र रिइन्फोर्सिङ बीमको ज्यामितीय शुद्धता सुनिश्चित गर्दै (सीधापन ≤0.1mm/m, समानान्तर ≤0.15mm)।

4. बहु-घटक एकीकृत गठन

एकल स्ट्याम्पिङ सञ्चालनमा बहु-कम्पोनेन्ट बनाउँदै, बहु प्रक्रियाहरू एकीकृत हुन्छन्; मोड्युलर डिजाइन र द्रुत मोल्ड परिवर्तनले बहु-विशिष्ट उत्पादनमा अनुकूलन गर्दछ, सामग्रीको उपयोग दर ≥80% प्राप्त गर्दै र उत्पादन दक्षता सुधार गर्दछ।

5. उच्च परिशुद्धता र सुरक्षा प्रदर्शन

उच्च परिशुद्धता मार्गदर्शन र दबाव प्रतिक्रिया नियन्त्रण ± 0.05mm भित्र महत्वपूर्ण प्वाल सटीकता सुनिश्चित; अनुकूलित संरचनात्मक डिजाइनले टक्करको समयमा डिजाइन गरिएको विरूपण सुनिश्चित गर्दछ, कब्जाकर्ता सुरक्षाको ग्यारेन्टी गर्दछ।

6. बौद्धिक प्रक्रिया नियन्त्रण र अनुकूलन

अटोमोटिभ फ्रन्ट प्यानल एसेम्बली स्ट्याम्पिङ डाइजले CAE सफ्टवेयरलाई अनुकूलित डिजाइनको लागि प्रयोग गर्दछ, तीन-लूप नियन्त्रण र बुद्धिमानी निगरानी प्रणाली प्रयोग गरी वास्तविक समयमा गठन स्थितिको निगरानी गर्न, स्थिर उत्पादन गुणस्तर सुनिश्चित गर्न।

उत्पादन सुविधाहरू र अनुप्रयोगहरू

1. यात्रुवाहक सवारीहरू: शरीरको कठोरता र टक्कर सुरक्षा सुनिश्चित गर्दछ, बाहिरी सील आवश्यकताहरू पूरा गर्दछ;

2. वाणिज्य वाहनहरू: भारी-शुल्क प्रभावहरू सहन, संरचनात्मक विश्वसनीयता र स्थायित्व सुनिश्चित गर्दै;

3. SUV/अफ-रोड सवारी साधनहरू: ठूला इन्जिन डिब्बाहरूमा अनुकूलन, अगाडि सुरक्षा बढाउँदै;

४. विद्युतीय सवारी साधनहरू: हल्का तौलको डिजाइनलाई ध्यानमा राख्दै ब्याट्री प्याकहरू र कूलिङ डक्टहरू जस्ता विशेष आवश्यकताहरू अनुरूप;

5. रेसिङ कार/प्रदर्शन कारहरू: वायुगतिकीय, हल्का वजन, र उच्च कठोरता आवश्यकताहरू पूरा गर्दछ;

6. ट्रक/बसहरू: ठूला सवारी साधनहरूमा अनुकूल हुन्छ, लोड वहन क्षमता र टक्कर सुरक्षा सुनिश्चित गर्दछ।

निर्माण प्रक्रिया परिचय

1. उत्पादन डिजाइन र विश्लेषण

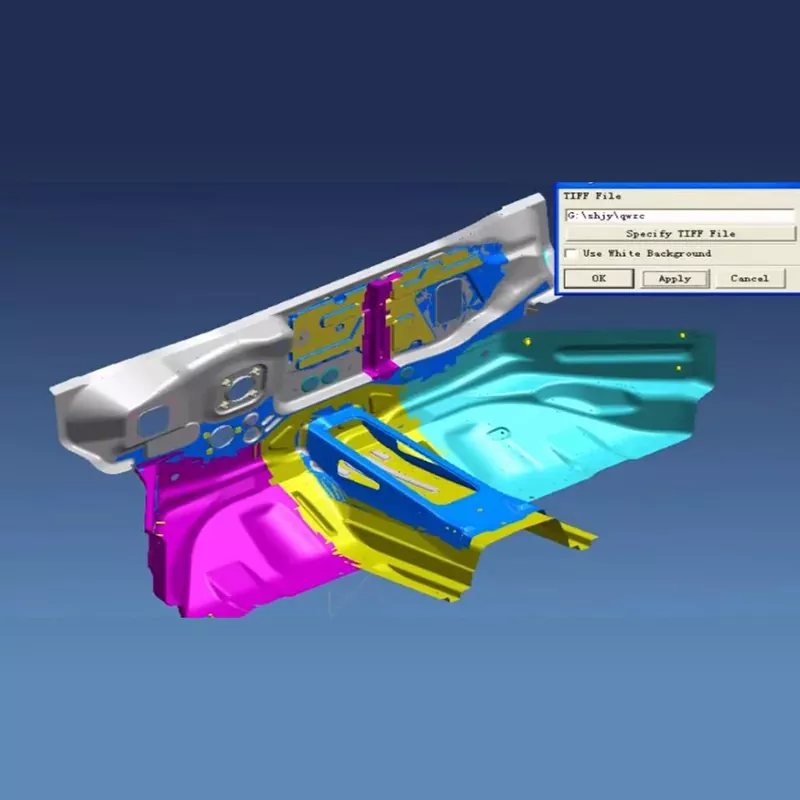

व्यावसायिक सफ्टवेयरलाई इष्टतम प्यारामिटरहरू, सन्तुलन सुरक्षा र असेंबली शुद्धता निर्धारण गर्नको लागि फार्मेबिलिटी विश्लेषण र प्रक्रिया अप्टिमाइजेसनको लागि प्रयोग गरिन्छ।

२. मोल्ड संरचना डिजाइन

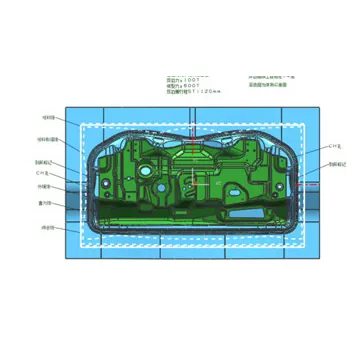

पूर्ण थ्रीडी डिजाइन, मोड्युलर संरचना, सजिलो मर्मत, स्वचालित उत्पादन र रोबोटिक सञ्चालनमा अनुकूलनीय।

3. सामग्री चयन र तयारी

- काम गर्ने भागहरू: गहिरो रेखाचित्र क्षेत्रमा प्रयोग गरिएको विशेष मिश्र धातुको साथ उच्च-कठोरता मोल्ड स्टील चयन गरिएको छ;

- मोल्ड आधार/मानक भागहरू: बल र सटीक सुनिश्चित गर्न उच्च गुणस्तरको इस्पात चयन गरिएको छ;

- सतह उपचार: नाइट्राइडिङ, हार्ड क्रोम प्लेटिङ, आदि, घर्षण र आसंजन कम गर्न।

4. प्रेसिजन मेसिनिंग प्रक्रिया

रफ मेसिनिङले फिनिसिङ मेसिनिङ भत्ताको लागि अनुमति दिन्छ। फिनिसिङ उच्च-अन्त उपकरणहरू प्रयोग गरेर प्रदर्शन गरिन्छ, Ra0.2 को सतह खुर्दा, ± 0.01mm को प्वाल स्थिति सटीकता, र सतह सुदृढीकरण उपचार पछि कठोरता ≥HV950 प्राप्त गर्दछ।

5. विधानसभा र डिबगिङ

प्रेसिजन असेंबली, अन-मेसिन प्यारामिटर डिबगिङ, पहिलो टुक्रा निरीक्षण, र ब्याच परीक्षण उत्पादनले मोल्ड स्थिरता र विश्वसनीयता सुनिश्चित गर्दछ।

विकास प्रवृत्तिहरू

1. हल्का तौल र उच्च शक्ति: नयाँ सामग्रीहरू अनुकूलन गर्दै र उन्नत प्रक्रियाहरू प्रयोग गर्दै, हल्का वजन र सुरक्षा सन्तुलन;

2. सटीक र सुरक्षा अनुकूलन: माइक्रोन-स्तर सटीकता तिर विकास गर्दै, अनलाइन पत्ता लगाउने र टक्कर अनुकूलनलाई बलियो बनाउँदै;

3. लचिलो उत्पादन: द्रुत मोल्ड परिवर्तन (≤15 मिनेट), बहु-विविधता, सानो-ब्याच उत्पादनमा अनुकूलनीय;

4. डिजिटल डिबगिङ: 30% भन्दा बढी विकास चक्र छोटो बनाउन डिजिटल जुम्ल्याहा संयोजन;

5. हरियो उत्पादन: वातावरण मैत्री र ऊर्जा बचत, नयाँ ऊर्जा वाहनहरूको आवश्यकता अनुरूप।

बारम्बार सोधिने प्रश्नहरू

Q1: अटोमोटिभ फ्रन्ट प्यानल एसेम्बली स्ट्याम्पिङ डाइजमा सामान्यतया कुन सामग्रीहरू प्रयोग गरिन्छ?

A1: काम गर्ने भागहरूले मुख्य रूपमा उच्च-कठोरता मोल्ड स्टीलहरू जस्तै SKD11, Cr12MoV, र DC53 प्रयोग गर्दछ। गहिरो रेखाचित्र बनाउनका लागि भागहरू र बलियो किरण बनाउने क्षेत्रहरू, पाउडर धातु विज्ञान उच्च-गति इस्पात वा सिमेन्ट कार्बाइड प्रयोग गरिन्छ। मोल्ड फ्रेमले संरचनात्मक स्टिलहरू जस्तै 45 स्टिल र Q235 प्रयोग गर्दछ, र मानक भागहरू जस्तै गाइड पिलरहरू र गाइड स्लिभहरू असरदार स्टील GCr15 प्रयोग गर्दछ। अत्यधिक माग गर्ने घुमाउरो सतहहरूका लागि, सिरेमिक वा हीरा कोटिंग सामग्रीहरू कहिलेकाहीं मोल्डको पहिरन प्रतिरोध र सेवा जीवन सुनिश्चित गर्न प्रयोग गरिन्छ।

Q2: अटोमोटिभ फ्रन्ट फेसिया असेंबली मोल्डहरूको लागि उत्पादन चक्र कति लामो छ?

A2: अगाडि fascia असेंबलीको जटिलता र सटीक आवश्यकताहरूमा निर्भर गर्दै, उत्पादन चक्र सामान्यतया 16-24 हप्ता हुन्छ। स्ट्यान्डर्ड फ्रन्ट फेसिया एसेम्ब्ली मोल्डहरू लगभग 16 हप्ता लाग्छ, जटिल घुमाउरो फ्रन्ट फेसिया मोल्डहरू 20 हप्ता लाग्छ, र अल्ट्रा-ठूलो वा हल्का फ्रन्ट फेसिया मोल्डहरू 24 हप्ता भन्दा बढी लाग्न सक्छ। विशिष्ट चक्र अगाडि fascia संरचना को जटिलता, घुमाउरो सतह गठन को कठिनाई, र टक्कर सुरक्षा प्रदर्शन आवश्यकताहरु मा निर्भर गर्दछ।

Q3: मोल्डहरूको सेवा जीवन के हो?

A3: सामान्य प्रयोग र मर्मत सर्तहरू अन्तर्गत, अगाडि fascia असेंबली स्ट्याम्पिङ मोल्डहरूको आयु 300,000 चक्रहरूमा पुग्न सक्छ। उच्च गुणस्तरको सामग्री, उचित गर्मी उपचार, र सटीक मेसिनको चयन मार्फत, केही मोल्डहरूको आयु 500,000 चक्रमा पुग्न सक्छ। उच्च पहिरन क्षेत्रहरू जस्तै गहिरो कोर्ने क्षेत्रहरू, बलियो किरण बन्ने सतहहरू, र घुमाउरो सतहहरूलाई उत्पादनको गुणस्तर र स्थिरता सुनिश्चित गर्न नियमित मर्मत र प्रतिस्थापन आवश्यक पर्दछ।

Q4: कसरी अगाडि fascia विधानसभा को सटीक र सुरक्षा प्रदर्शन ग्यारेन्टी छन्?

A4: CAE विश्लेषण मार्फत गठन प्रक्रिया प्यारामिटरहरू अनुकूलन गरेर, उच्च परिशुद्धता मार्गनिर्देशन प्रणाली प्रयोग गरेर, सामग्री स्प्रिंगब्याक र मोटाई वितरण नियन्त्रण, र नियमित रूपमा मोल्ड परिशुद्धता निरीक्षण र कायम राख्दै, अगाडि प्यानल एसेम्बलीको आयामी शुद्धता ± 0.1mm भित्र नियन्त्रण गर्न सकिन्छ, र सतहको समतलता 0.1mm भित्रमा पुग्न सकिन्छ। एकै साथ, एक उचित संरचनात्मक डिजाइन र गर्मी उपचार प्रक्रियाले फ्रन्ट प्यानल एसेम्बलीमा पर्याप्त संरचनात्मक बल र टक्कर सुरक्षा प्रदर्शन छ भनेर सुनिश्चित गर्दछ।

Q5: अटोमोटिभ फ्रन्ट प्यानल एसेम्बली स्ट्याम्पिङ डाइजको निर्माण प्रक्रियामा मुख्य नियन्त्रण बिन्दुहरू के हुन्?

A5: फ्रन्ट प्यानल एसेम्बली मोल्डहरूको निर्माणमा मुख्य नियन्त्रण बिन्दुहरू समावेश छन्: ① ठूला कभर सतह प्रोफाइलहरूको सपाटता र सतह शुद्धता सुनिश्चित गर्नको लागि सटीक मेसिनिंग; ② स्थिति र बल सुनिश्चित गर्न बीम संरचनाहरूको निर्माण गुणस्तर बलियो बनाउँदै; ③ जटिल घुमाउरो सतहहरूको सामग्री प्रवाह नियन्त्रण दोषहरू बनाउनबाट बच्न; ④ माउन्टिंग प्वालहरूको सटीक मेसिनिंग विधानसभा सटीकता सुनिश्चित गर्न; ⑤ कठोरता र कठोरता सुनिश्चित गर्न गर्मी उपचार प्रक्रिया। प्रत्येक नियन्त्रण बिन्दु सख्त गुणस्तर निरीक्षण र प्रक्रिया नियन्त्रण, विशेष गरी ठूलो आवरण गठन र जटिल घुमाउरो सतह संरचना को सटीक नियन्त्रण आवश्यक छ।
