अटोमोटिभ हुड भित्री प्यानल मुद्रांकन मर

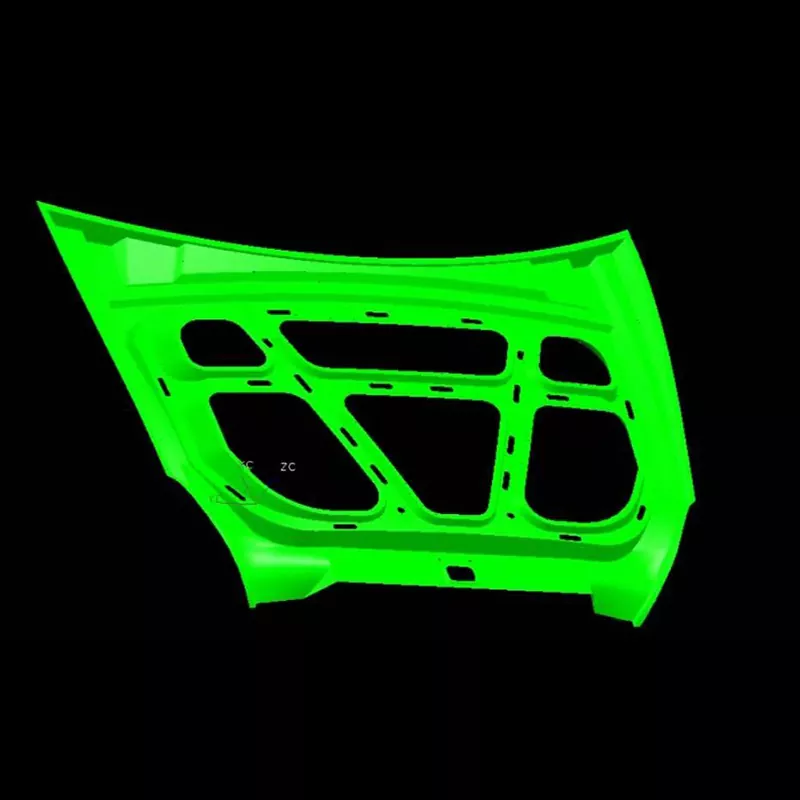

SIKAIDA अटोमोटिभ हुड इनर प्यानल स्ट्याम्पिङ डाइ एक ठूलो र जटिल स्ट्याम्पिङ प्रणाली हो जुन विशेष गरी हुड भित्री प्यानलको मुख्य ढाँचा बनाउनको लागि डिजाइन गरिएको हो। यो एकल मर्ने होइन, तर धेरै प्रक्रियाहरू समावेश गर्ने उपकरणको पूर्ण टुक्रा हो, ठूला, उच्च-परिशुद्धता शरीर घटकहरूको स्थिर गठन सुनिश्चित गर्दै।

मुख्य उत्पादन सुविधाहरू:

1. ठूलो आकार र जटिल संरचना

अटोमोटिभ हुड इनर प्यानल स्ट्याम्पिङ डाइको मानक आयामहरू >800mm लम्बाइ र >600mm चौडाइ छन्, जसमा रिइन्फोर्सिङ रिब्स, माउन्टिङ होलहरू र अन्य सुविधाहरूको आवश्यकता पर्दछ। यसमा मुख्य कम्पोनेन्टहरू समावेश छन् जस्तै माथिल्लो र तल्लो डाइज, साथ साथै एक सटीक मार्गनिर्देशन, स्थिति, र स्थिर र सही मुद्रांकन सुनिश्चित गर्न अनलोडिङ प्रणाली।

2. अल्ट्रा-उच्च परिशुद्धता र उच्च गुणस्तर

स्ट्याम्प गरिएका भागहरूमा ±0.1mm भित्र नियन्त्रित आयामी सहिष्णुता हुन्छ, क्र्याकहरू, चाउरीहरू र स्क्र्याचहरू जस्ता दोषहरूबाट मुक्त हुन्छ। डाइ आफैंले कडा उत्पादन, गाईडिङ प्रेसिजन, र दबाब वितरण नियन्त्रण, सम्बन्धित उपस्थिति कम्पोनेन्टहरूको गुणस्तर मापदण्डहरूसँग मिल्दोजुल्दो पार्छ।

3. उन्नत एकीकृत मोल्डिंग प्रक्रिया

गहिरो रेखाचित्र र गठन जस्ता धेरै प्रक्रियाहरू एकीकृत गर्दा एक पटक मोल्डिङ प्राप्त हुन्छ, ठीकसँग सामग्री प्रवाह र स्प्रिंगब्याक क्षतिपूर्ति नियन्त्रण। CAE सिमुलेशन समस्याहरूको भविष्यवाणी गर्न, स्थिर र भरपर्दो मुद्रांकन सुनिश्चित गर्न प्रयोग गरिन्छ।

4. भारी शुल्क मर प्रणाली

अटोमोटिभ हुड इनर प्यानल स्ट्याम्पिङ डाइको तौल दशौं टन हुन्छ र 2000 टन भन्दा बढीको ठूलो मात्रामा दबाब उपकरण चाहिन्छ। यो उच्च परिशुद्धता गाइड स्तम्भ, गाइड आस्तीन, र अन्य घटक संग सुसज्जित छ, दीर्घकालीन, उच्च तीव्रता ठूलो उत्पादन को लागी उपयुक्त।

5. उच्च गुणस्तर सतह उपचार

मोल्ड सतह ऐना-पालिश गरिएको छ (Ra≤0.4μm)। सतह कठोरता र कोटिंग प्यारामिटरहरू पहिरन प्रतिरोध र स्थिर सतह गुणस्तर सुनिश्चित गर्न विभिन्न सामग्रीहरूको लागि अनुकूलित छन्।

निर्माण प्रक्रिया

1. उत्पादन विश्लेषण र प्रक्रिया डिजाइन

अटोमोटिभ हुड इनर प्यानल स्ट्याम्पिङ डाइले CAE सफ्टवेयर जस्तै AutoForm र Dynaform प्रयोग गर्दछ स्ट्याम्पिङ फर्मेबिलिटी विश्लेषण गर्न, त्रुटिहरूको भविष्यवाणी गर्न, प्रक्रियाहरू अनुकूलन गर्न, र उचित स्ट्याम्पिङ प्यारामिटरहरू निर्धारण गर्न, निर्माणको लागि आधारशिला राख्न।

२. मोल्ड डिजाइन

पूर्ण 3D डिजाइन UG र CATIA प्रयोग गरी प्रत्येक कम्पोनेन्टको संरचनालाई परिष्कृत गर्न, मोल्डको बल, कठोरता, र सटीकले उत्पादन आवश्यकताहरू पूरा गर्दछ भन्ने कुरा सुनिश्चित गर्दै गरिन्छ।

3. सामग्री चयन

अटोमोटिभ हुड इनर प्यानल स्ट्याम्पिङ डाइ बडी ४५ स्टिल र ४२सीआरएमओबाट बनेको छ, जबकि प्रोफाइल र मुख्य पार्ट्सहरू सीआर१२एमओभी (हिट ट्रीटमेन्ट पछि एचआरसी४८-५२) जस्ता टुल स्टिल प्रयोग गर्छन्। गाईड पिलर र बुशिङका लागि पहिरन प्रतिरोधी स्टिल प्रयोग गरिन्छ।

5. प्रेसिजन मेसिनिंग

तार काट्ने, EDM, र अन्य विशेष मेसिन प्रक्रियाहरू, साथै ताप उपचार र सतह उपचारको साथ संयुक्त रफ मेसिन र उच्च-गति CNC सटीक मेसिनिंग (सतह सटीकता ± 0.01mm), मोल्ड प्रदर्शन मापदण्डहरू पूरा गर्न सुनिश्चित गर्नुहोस्।

6. विधानसभा र T0 परीक्षण मोल्डिंग

विधानसभा पछि, मोल्ड प्रेस मा परीक्षण गरिन्छ। प्यारामिटरहरू बारम्बार समायोजन गरिन्छ, नमूनाहरू निरीक्षण गरिन्छ, र सबै उत्पादन सूचकहरूले मापदण्डहरू पूरा नगरेसम्म मोल्ड परिमार्जन र अनुकूलित हुन्छ।

उत्पादन आवेदन

सिकाइडा अटोमोटिभ हुड इनर प्यानल स्ट्याम्पिङ डाइ व्यापक रूपमा यात्रु कार र व्यावसायिक सवारीका लागि हुड भित्री प्यानलहरूको निर्माणमा प्रयोग गरिन्छ, कुशलतापूर्वक जटिल घुमाउरो सतहका भागहरू बनाउन र अटोमेकरहरूको शरीर उत्पादन लाइनहरूको कुशल र स्थिर सञ्चालनलाई समर्थन गर्दछ।

विकास प्रवृत्ति:

1. अल्ट्रा-ठूलो एकीकृत मोल्डिंग

 एकीकृत हुड भित्री प्यानलहरूको प्रवृत्तिले मोल्ड टनेज र आकारको लागि आवश्यकताहरू बढाउँछ। 2000 टन वा माथिको क्षमता भएको प्रेसको व्यापक प्रयोगले डिजाइन र निर्माण जटिलता बढाउँछ।

2. हल्का सामाग्री अनुकूलन

उच्च-शक्तिको स्टील र एल्युमिनियम मिश्र धातु अनुप्रयोगहरूको विस्तारले मोल्ड डिजाइन प्यारामिटरहरूमा समायोजन गर्न आवश्यक छ, उत्पादन प्रविधिमा नयाँ चुनौतीहरू खडा गर्दछ।

3. बौद्धिक निर्माण र डिजिटलाइजेशन

CAE सिमुलेशन, CNC मेसिन टूल्स, र डिजिटल जुम्ल्याहा टेक्नोलोजीहरू प्रयोग गर्दै, हामी सटीक र दक्षता सुधार गर्दै, मोल्डहरूको पूर्ण जीवनचक्र डिजिटल व्यवस्थापन प्राप्त गर्छौं।

4. द्रुत मोल्ड परिवर्तन र स्वचालित उत्पादन

हामी बहु-विविधता, सानो-ब्याच उत्पादनको आवश्यकताहरू पूरा गर्न स्वचालित उत्पादन लाइनहरूसँग एकीकृत गरी मोल्डहरूको द्रुत स्थिति र लक गर्ने कार्यहरूलाई अनुकूलन गर्छौं।

SIKAIDA अटोमोटिभ हुड इनर प्यानल स्ट्याम्पिङ डाइले स्ट्याम्पिङ डाइजको उन्नत स्तरको प्रतिनिधित्व गर्दै बहु क्षेत्रहरूबाट प्रविधिहरू एकीकृत गर्दछ। 8-15 महिनाको विकास चक्र र उच्च लागतको साथ, यो कर्पोरेट बलको एक महत्त्वपूर्ण बेन्चमार्क हो। यसले अटोमोटिभ उद्योगको लाइटवेटिंग र बौद्धिक विकासको साथ अपग्रेड गर्न जारी राख्नेछ, विश्वव्यापी अटोमोटिभ उद्योगको उच्च-गुणस्तर विकासको लागि समर्थन प्रदान गर्दै।
