अटोमोटिभ बायाँ साइड प्यानल मुद्रांकन मर

SIKAIDA अटोमोटिभ लेफ्ट साइड प्यानल स्ट्याम्पिङ डाइ एउटा ठूलो, उच्च परिशुद्धता, र जटिल स्ट्याम्पिङ उपकरण प्रणाली हो जुन SIKAIDA द्वारा स्टिल वा एल्युमिनियम पानाको बायाँ अभिन्न साइड प्यानल स्ट्याम्पिङको लागि विकसित गरिएको हो। यो एकल डाई होइन, तर ब्ल्याङ्किङ डाइज, ड्राइंग डाइज, ट्रिमिङ डाइज, र फ्ल्याङ्गिङ डाइज जस्ता मुख्य कम्पोनेन्टहरू सहितको पूर्ण एकीकृत प्रणाली हो। यस उत्पादनको उत्पादन स्तरले प्रत्यक्ष रूपमा अटोमोटिभ बडी प्यानल स्ट्याम्पिङ डाइजको उच्चतम स्तरलाई प्रतिनिधित्व गर्दछ र डाइ उद्योगमा व्यावसायिक आपूर्तिकर्ताको रूपमा SIKAIDA को व्यापक शक्तिको मुख्य प्रतीक हो।

विस्तृत उत्पादन सुविधाहरू

1. ठूलो आकार र जटिल संरचना

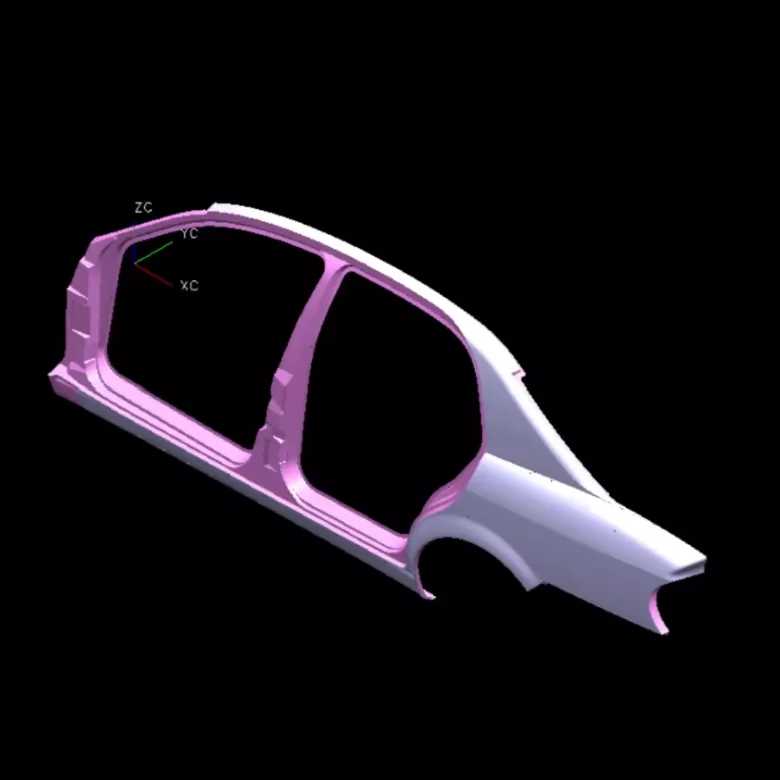

कारको बायाँ छेउको प्यानल आकारमा ठूलो हुन्छ (सामान्यतया १.५ मिटर लम्बाइ र ०.८-१ मिटर चौडाइ), जटिल आकार सहित, गहिरो रेखाचित्र सुविधाहरू, जटिल वक्रताहरू, झ्याल खोल्ने र विशेषता रेखाहरू सहित। SIKAIDA को अटोमोटिभ लेफ्ट साइड प्यानल स्ट्याम्पिङ डाइले माउन्टिङ होलहरू, रिब्स रिइन्फोर्सिङ, र साइड प्यानलमा फ्ल्याङ्गिङ विवरणहरू ठीकसँग बनाउन सक्छ। व्यावसायिक सिमुलेशन विश्लेषण र मोल्ड संरचनाको अनुकूलन मार्फत, यसले उचित तनाव वितरण र स्थिर गठन सुनिश्चित गर्दछ।

2. उच्च परिशुद्धता र उच्च गुणस्तर आवश्यकताहरू

कारको एक प्रमुख बाहिरी भागको रूपमा, बायाँ छेउको प्यानल स्क्र्याच, झुर्रियाँ, डेन्टहरू र अन्य दोषहरूबाट मुक्त हुनुपर्छ। SIKAIDA ले मोल्ड सतह फिनिश र दबाब वितरणको लागि कडा आवश्यकताहरूको साथ गुणस्तर नियन्त्रण गर्दछ। कुञ्जी बन्ने सतहहरू मिरर फिनिशमा राम्ररी पालिश गरिन्छ, प्रभावकारी रूपमा स्टाम्पिङको समयमा शीट मेटल र मोल्ड बीच घर्षणको कारणले सतह दोषहरू बेवास्ता गर्दछ।

3. बहु-प्रक्रिया एकीकृत गठन

बायाँ छेउको प्यानलको स्ट्याम्पिङलाई ब्ल्याङ्किङ, ड्राइंग, ट्रिमिङ, र फ्ल्याङ्गिङ सहित धेरै प्रक्रियाहरूको निरन्तर पूरा गर्न आवश्यक छ। SIKAIDA को अटोमोटिभ लेफ्ट साइड प्यानल स्ट्याम्पिङ डाइले आधुनिक स्वचालित उत्पादन लाइनहरूसँग निर्बाध रूपमा काम गर्दछ, निरन्तर बहु-स्टेसन स्ट्याम्पिङ हासिल गर्न रोबोट ट्रान्सफर टेक्नोलोजी प्रयोग गरी। यसले उत्पादन दक्षतालाई निरन्तर उत्पादनको गुणस्तरसँग सन्तुलनमा राख्छ, र वैज्ञानिक प्रक्रिया लेआउटले उत्पादन चक्रलाई छोटो पार्छ र लागत घटाउँछ।

4. जटिल मार्गनिर्देशन र सन्तुलन प्रणाली

साइड प्यानलहरूको जटिल आकारहरू र ठूला आयामहरूलाई सम्बोधन गर्दै, माथिल्लो र तल्लो डाईहरूको सटीक बन्द सुनिश्चित गर्नको लागि डाइ उच्च-सटीक दिशानिर्देशन प्रणाली (गाइड पिलरहरू, गाइड आस्तीनहरू, साइड गाइड प्लेटहरू) संग सुसज्जित छ। एक व्यापक सन्तुलन प्रणाली (नाइट्रोजन स्प्रिंग्स, मेकानिकल ब्यालेन्स ब्लकहरू) ले स्थिर र सुरक्षित मुद्रांकन सुनिश्चित गर्दछ, मर्ने जीवन विस्तार गर्दछ।

5. उन्नत स्नेहन र भेन्टिलेसन प्रणाली

डाइमा एक जटिल स्वचालित स्नेहन प्रणाली छ जसले स्ट्याम्पिङको समयमा स्वचालित रूपमा लुब्रिकेन्ट लागू गर्दछ, शीट मेटल र डाइ बीचको घर्षण घटाउँछ र निर्माण गुणस्तर सुधार गर्दछ। ठूला ड्राइंग डाइजहरू फँसिएको हावाको कारणले गर्दा झुर्रीहरू, डेन्टहरू र अन्य गठन हुने दोषहरू रोक्नको लागि बहु-बिन्दु भेन्टिङ्ग प्रणालीसँग सुसज्जित हुन्छन्।

उत्पादन सुविधाहरू र अनुप्रयोगहरू

SIKAIDA Automotive Left Side Panel Stamping Di मुख्यतया सेडान, SUV, र MPVs जस्ता यात्री सवारीका लागि साइड प्यानल निर्माणमा प्रयोग गरिन्छ। यो ट्याक्सी साइड प्यानल र व्यावसायिक सवारी साधनहरूको लागि अन्य आवरणको उत्पादनमा पनि प्रयोग गर्न सकिन्छ। मोल्डहरू उच्च-शक्तियुक्त मिश्र धातु इस्पातबाट बनेका हुन्छन्, मुख्य सतहहरू तातो उपचार र सटीक पालिसिङबाट गुज्रिरहेका हुन्छन्, जसले गर्दा उच्च पहिरन प्रतिरोध, उच्च परिशुद्धता, र लामो सेवा जीवन हुन्छ। व्यापक उत्पादन अनुभव संग एक पेशेवर कारखाना को रूप मा, SIKAIDA मोटर वाहन उद्योग को विविध उत्पादन आवश्यकताहरु लाई पूरा, विभिन्न वाहन मोडेल र ग्राहक आवश्यकता अनुसार मोल्ड समाधान अनुकूलित गर्न सक्छ।

निर्माण प्रक्रिया परिचय

1. उत्पादन विश्लेषण र CAE सिमुलेशन

मोल्ड डिजाइन गर्नु अघि, SIKAIDA ले साइड प्यानलको फर्मेबिलिटी, स्ट्रेन, र स्प्रिङब्याकको भविष्यवाणी गर्न, अग्रिम गुणस्तर जोखिमहरू पहिचान गर्न, प्रक्रिया समाधानहरू र मोल्ड संरचनाहरू अनुकूलन गर्न, र परीक्षण र परिमार्जन लागतहरू घटाउनको लागि AutoForm र Dynaform जस्ता पेशेवर स्ट्याम्पिङ सिमुलेशन सफ्टवेयर प्रयोग गर्दछ।

२. मोल्ड डिजाइन

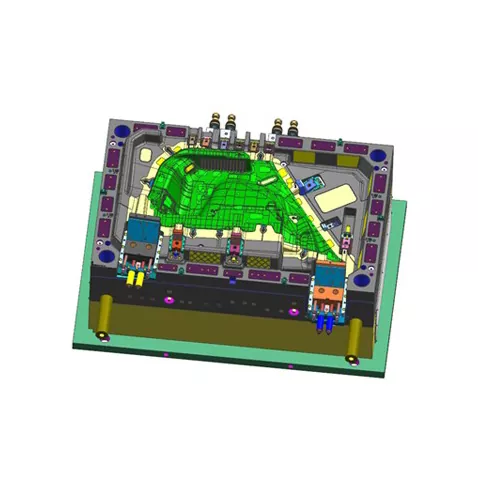

उन्नत 3D डिजाइन सफ्टवेयर जस्तै UG र CATIA माथिल्लो मोल्ड, तल्लो मोल्ड, र दबाब रिंग सहित सबै घटकहरूको पूर्ण 3D डिजाइन पूरा गर्न प्रयोग गरिन्छ। मोल्ड शुद्धता र स्थिरता सुनिश्चित गर्न पाना धातु मोटाई र स्प्रिंगब्याक क्षतिपूर्ति जस्ता कारकहरू पूर्ण रूपमा विचार गरिन्छ। डिजाइन योजना पेशेवर इन्जिनियरहरु द्वारा समीक्षा र पुष्टि गरिएको छ।

3. सामग्री चयन

अटोमोटिभ लेफ्ट साइड प्यानल स्ट्याम्पिङ डाइ सब्सट्रेटले कठोरता र कठोरता सुनिश्चित गर्न उच्च गुणस्तरको कार्बन स्ट्रक्चरल स्टिल (जस्तै 45 स्टिल) वा मिश्र धातु संरचनात्मक स्टील (जस्तै 42CrMo) प्रयोग गर्दछ। काम गर्ने भागहरू (प्रोफाइलहरू, काट्ने किनारहरू) उच्च-कार्बन, उच्च-क्रोमियम उपकरण स्टील (जस्तै Cr12MoV, SKD11) वा पाउडर धातुकर्म स्टील उच्च कठोरता, उच्च पहिरन प्रतिरोध, र मोल्ड जीवन विस्तार सुनिश्चित गर्न प्रयोग गर्दछ।

4. प्रेसिजन मेसिनिंग

- रफ मेसिनिङ: प्रारम्भिक मेसिनिङ ठूलो ग्यान्ट्री मिलिङ मेसिन वा सीएनसी ग्यान्ट्री मेसिनिङ सेन्टर प्रयोग गरी गरिन्छ, परिष्करणको लागि भत्ता सहित।

- फिनिस मेसिनिङ: उच्च गतिको सीएनसी मेसिनिङ सेन्टरमा प्रोफाइल र कटिङ एजहरूको परिशुद्धता मेसिनिङले आयामी शुद्धता र सतहको नरमपन सुनिश्चित गर्छ।

- विशेष मेसिनिङ: इलेक्ट्रिकल डिस्चार्ज मेसिनिङ (EDM) जटिल प्रोफाइल र कुनाहरू प्रशोधन गर्न प्रयोग गरिन्छ; तार EDM मेसिन सटीक प्वाल र रूपरेखा गर्न प्रयोग गरिन्छ; 48-52 HRC को कठोरता प्राप्त गर्न शमन र टेम्परिङ गरिन्छ।

- सतह उपचार: हार्ड क्रोम प्लेटिङ वा नाइट्राइडिंग प्रोफाइलहरूमा कठोरता र पहिरन प्रतिरोध सुधार गर्न लागू गरिन्छ, जबकि खिया रोकथाम र degreasing पनि प्रदर्शन गरिन्छ।

५. असेंबली र डिबगिङ (T0 परीक्षण मोल्ड)

सबै कम्पोनेन्टहरू पूर्ण मोल्डमा भेला हुन्छन्, ट्रायल मोल्डिङका लागि स्ट्याम्पिङ उपकरणमा स्थापना गरिन्छ। व्यावसायिक प्राविधिकहरूले एक योग्य भाग उत्पादन नभएसम्म प्रेसर र स्ट्रोक जस्ता प्रक्रिया प्यारामिटरहरू बारम्बार समायोजन गर्छन्। पहिलो टुक्रा निरीक्षण र आयामी मापन पुष्टिकरण पछि, यो ग्राहकलाई डेलिभर गरिएको छ।

विकास प्रवृत्तिहरू

1. अल्ट्रा-ठूलो एकीकृत मोल्डिंग

अटोमोटिभ साइड प्यानलहरू ठूला एकीकृत संरचनाहरूमा विकास हुँदैछन्, उच्च मोल्ड टनेज (2000 टन र माथि) र आयामी स्थिरता चाहिन्छ। SIKAIDA ले डिजाइन र प्रशोधन प्रविधिलाई निरन्तर अप्टिमाइज गर्दछ, नयाँ ऊर्जा सवारी साधन र अर्को पुस्ताका मोडेलहरूको आवश्यकताहरू पूरा गर्न अल्ट्रा-लार्ज इन्टिग्रेटेड साइड प्यानल स्ट्याम्पिङको विकासलाई सक्षम पार्दै।

2. हल्का सामाग्री आवेदन

अटोमोटिभ लाइटवेटिंगको विकासको साथ, नयाँ सामग्रीहरू जस्तै उच्च-शक्तिको स्टील र एल्युमिनियम मिश्रहरू व्यापक रूपमा प्रयोग गरिन्छ। SIKAIDA ले मोल्ड संरचना र सतह उपचार टेक्नोलोजीलाई नयाँ सामग्रीको गठन विशेषताहरूसँग अनुकूलन गर्न अनुकूलन गर्दछ (जस्तै, एल्युमिनियम मिश्र धातु रेखाचित्र विशेष कोटिंग्स र स्नेहन प्रणालीहरूसँग सुसज्जित छन्)।

3. बौद्धिक निर्माण र डिजिटलाइजेशन

प्रेसर र तापमान सेन्सरहरू वास्तविक समयमा स्ट्याम्पिङ प्यारामिटरहरू निगरानी गर्न मोल्डमा इम्बेड गरिएका छन्, भविष्यवाणी मर्मत र प्रक्रिया अप्टिमाइजेसन सक्षम पार्दै। भर्चुअल डिबगिङका लागि डिजिटल ट्विन टेक्नोलोजीसँग जोडिएको, विकास चक्रलाई २०-३०% ले छोटो बनाउन सकिन्छ, आर एन्ड डी दक्षता सुधार गर्दै।

4. द्रुत मर परिवर्तन र स्वचालन

बहु-विविधता, सानो-ब्याच उत्पादन आवश्यकताहरूको लागि, मोल्डले द्रुत डाइ परिवर्तन संरचना (र्यापिड क्ल्याम्पि,, स्वचालित स्थिति) लाई अपनाउँछ, स्वचालित रोबोट र भिजन निरीक्षण प्रणालीहरूसँग मिलेर, उत्पादन मुद्रांकन र उत्पादन लचिलोपन सुधार गर्न उच्च स्तरको स्वचालन प्राप्त गर्दछ।

बारम्बार सोधिने प्रश्नहरू

Q1: अटोमोटिभ लेफ्ट साइड प्यानल स्ट्याम्पिङ डाइको लागि सामान्यतया कुन सामग्रीहरू प्रयोग गरिन्छ?

A1: मोल्ड आधारले सामान्यतया उच्च गुणस्तरको कार्बन संरचनात्मक इस्पात (जस्तै 45 स्टील) वा मिश्र धातु संरचनात्मक इस्पात (जस्तै 42CrMo) प्रयोग गर्दछ। काम गर्ने भागहरू (प्रोफाइलहरू, काट्ने किनारहरू) उच्च कठोरता (48-52 HRC) र उच्च पहिरन प्रतिरोध सुनिश्चित गर्न उच्च-कार्बन, उच्च-क्रोमियम उपकरण स्टील (जस्तै Cr12MoV, SKD11) वा पाउडर धातुकर्म स्टिल प्रयोग गर्दछ। केही उच्च-अन्त मोल्डहरूले आयु सुधार गर्न सिमेन्टेड कार्बाइड वा सतह कोटिंग प्रविधि प्रयोग गर्छन्।

Q2: अटोमोटिभ बायाँ साइड प्यानल स्ट्याम्पिङ मोल्डको लागि निर्माण चक्र कति लामो छ?

A2: अटोमोबाइलको बायाँ साइड प्यानलको लागि स्ट्याम्पिङको उत्पादन चक्र सामान्यतया 8 देखि 15 महिना सम्मको हुन्छ, भागको जटिलता, सटीक आवश्यकताहरू, र उत्पादन क्षमता जस्ता कारकहरूमा निर्भर गर्दछ। जटिल घुमाउरो सतह साइड प्यानल डाइजको लागि विकास चक्र 15 महिना भन्दा बढी हुन सक्छ, जबकि साधारण संरचना 8 देखि 10 महिना भित्र पूरा गर्न सकिन्छ। सम्पूर्ण प्रक्रिया, डिजाइन र प्रशोधन देखि असेंबली र डिबगिङ सम्म, धेरै विभागहरू बीचको सहकार्य आवश्यक छ।
