अटोमोटिभ हुड बाहिरी प्यानल मुद्रांकन मर

SIKAIDA अटोमोटिभ हुड बाहिरी प्यानल स्ट्याम्पिङ डाइ एउटा ठूलो र जटिल वक्र प्रणाली हो, जसमा माथिल्लो डाई, लोअर डाइ, प्रेसर रिङ, र सटीक गाइड कम्पोनेन्टहरू समावेश छन्, हुड बाहिरी प्यानलहरूको एक-चरण वा बहु-चरण गठनको लागि उपयुक्त। विश्वव्यापी अटोमोटिभ उद्योगको लागि एक भरपर्दो आपूर्तिकर्ताको रूपमा, यसको मोल्डहरू उच्च-भोल्युम स्ट्याम्पिङ लाइनहरूमा स्थिर रूपमा सञ्चालन गर्न सक्छन्।

मुख्य उत्पादन सुविधाहरू:

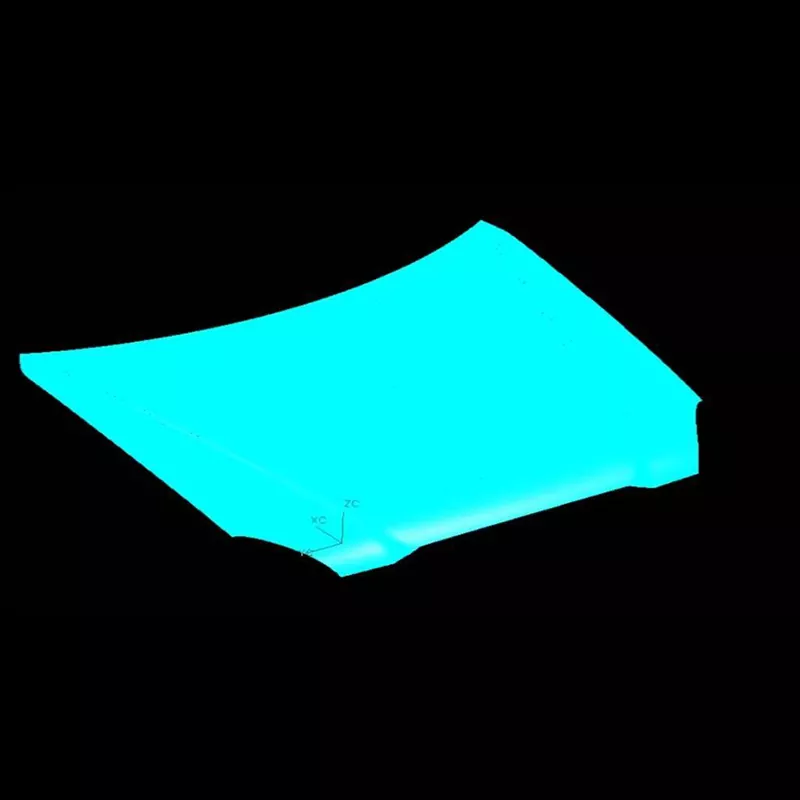

1. ठूलो र जटिल डबल कर्भेचर संरचना: अटोमोटिभ हुड बाहिरी प्यानल स्ट्याम्पिङ डाइ हुड बाहिरी प्यानलहरू (लम्बाइ > 1.2 मिटर, चौडाइ 0.8-1.0 मिटर) को लागि उपयुक्त छ, फ्रि-फार्म सतहहरू, फीचर लाइनहरू, र रिफोर्सिङ चरम रिब्स र उच्च गुणस्तरको रिब्सको उच्च अनुपातको साथ।

2. उच्च परिशुद्धता र मिरर-ग्रेड सतह फिनिश: ग्रेड A देखिने भागहरूको लागि उपयुक्त (कुनै स्क्र्याचहरू, झिम्काहरू, स्प्रिंगब्याक छैन), डाइ सतह फिनिश मिरर स्तर (Ra≤0.4μm) पुग्छ, सामग्री, गर्मी उपचार, र प्रशोधन प्रविधिहरूको लागि कडा मापदण्डहरू आवश्यक पर्दछ।

3. एकीकृत बहु-प्रक्रिया प्रणाली: रेखाचित्र, पंचिंग, र ट्रिमिङ जस्ता धेरै प्रक्रियाहरू एकीकृत गर्दछ, विभिन्न गठन प्रक्रियाहरूसँग मिल्दो, स्वचालित फिडिङ, स्थिति, र अनलोडिङ समर्थन गर्दछ, र स्वचालित उत्पादनको लागि उपयुक्त छ।

4. हेभी-ड्युटी स्ट्रक्चर र प्रेसिजन गाइडिङ: अटोमोटिभ हुड बाहिरी प्यानल स्ट्याम्पिङ डाइले उच्च-टन्नेज स्ट्याम्पिङको लागि उपयुक्त उच्च-शक्तिको डाइ फ्रेम प्रयोग गर्दछ, डाइ मिसालाइङ्मेन्टबाट बच्न उच्च-सटीक गाइड पोस्ट र गाइड स्लिभ प्रणालीसँग सुसज्जित छ, र स्थिर बफर र स्टेम्पोथ अनलोडिङ मेसिनिज्म सुनिश्चित गर्न सुविधा दिन्छ।

5. उन्नत स्नेहन र शीतलन प्रणाली: अनुकूलित लुब्रिकेशन प्रणालीले घर्षण घटाउँछ र जीवनलाई विस्तार गर्छ; तापमान-नियन्त्रित शीतलन प्रणाली सामग्री गठन स्थिरता सुनिश्चित गर्न आवश्यकता अनुसार थप्न सकिन्छ।

अनुप्रयोगहरू र सामग्री फाइदाहरू

अटोमोटिभ हुड बाहिरी प्यानल स्ट्याम्पिङ डाइ स्ट्याम्पिङ स्टिल र लाइटवेट मिश्र धातु बाहिरी प्यानल प्यासेन्जर कारहरू, व्यावसायिक सवारी साधनहरू र नयाँ ऊर्जा सवारी साधनहरूको लागि उपयुक्त छ। डाइ बेसले 45# र Q235 स्टेनलेस स्टील प्रयोग गर्दछ, र काम गर्ने भागहरू Cr12MoV जस्ता सामग्रीबाट बनेका छन्, ताप उपचार पछि 48-52 HRC को कठोरता प्राप्त गर्दै, उच्च शक्ति र उच्च पहिरन प्रतिरोध जस्ता फाइदाहरू छन्।

निर्माण प्रक्रिया पूरा गर्नुहोस्

1. उत्पादन विश्लेषण र CAE सिमुलेशन

AutoForm र Dynaform सफ्टवेयरहरू फॉर्मेबिलिटी, स्प्रिङब्याक, इत्यादि विश्लेषण गर्न, स्ट्याम्पिङ समस्याहरूको भविष्यवाणी र समाधान गर्न, र प्रक्रिया र डाइ डिजाइनलाई अनुकूलन गर्न प्रयोग गरिन्छ।

2. पूर्ण 3D डाइ डिजाइन

अटोमोटिभ हुड बाहिरी प्यानल स्ट्याम्पिङ डाइले पूर्ण थ्रीडी डिजाइन पूरा गर्न UG र CATIA जस्ता सफ्टवेयरको प्रयोग गर्दछ, सबै विवरणहरू जस्तै घुसाउने र स्क्रूहरू सही रूपमा स्थिति निर्धारण गर्दछ।

3. सामग्री चयन र गर्मी उपचार

उपयुक्त सामग्रीहरू चयन गरिएका छन्, र भ्याकुम क्वेन्चिङ र टेम्परिङ जस्ता प्रक्रियाहरू प्रयोग गरिन्छ।

4. प्रेसिजन मेसिनिंग

रफ मेसिनिङ (भत्ताको लागि अनुमति दिँदै), फिनिश मेसिनिङ (परिशुद्धता सुनिश्चित गर्दै), विशेष मेसिनिङ (EDM, तार काट्ने, आदि), र पालिस गरिसकेपछि, मिरर फिनिश प्राप्त हुन्छ।

5. विधानसभा र T0 परीक्षण मोल्डिंग

सबै कम्पोनेन्टहरू जम्मा गरेपछि, परीक्षण मोल्डिङ गरिन्छ। प्रक्रिया प्यारामिटरहरू समायोजित हुन्छन्, र स्ट्याम्प गरिएको भागले रेखाचित्र आवश्यकताहरू पूरा नगरेसम्म मोल्ड परिमार्जन र अनुकूलित हुन्छ।

विकास प्रवृत्तिहरू

मोल्ड उद्योगले चार प्रमुख प्रवृतिहरू देखाउँदै छ: हल्का वजन, उच्च-शक्ति सामग्रीहरूमा अनुकूलन; पूर्ण-प्रक्रिया परिशुद्धता र बुद्धि हासिल गर्दै; बहु-प्रक्रिया एकीकृत स्वचालन; डिजिटल ट्विन टेक्नोलोजी मार्फत विकास चक्रलाई छोटो पार्दै; र लागत घटाउने।

SIKAIDA अटोमोटिभ हुड बाहिरी प्यानल स्ट्याम्पिङ डाइले स्ट्याम्पिङ डाइजको उन्नत स्तरलाई प्रतिनिधित्व गर्दछ। 8-15 महिनाको विकास चक्र र लाखौंदेखि लाखौं युआन सम्मको लागतको साथ, यसले व्यावसायिक मोल्ड कारखानाहरूको बल मापनको लागि बेन्चमार्कको रूपमा काम गर्दछ। SIKAIDA ले विश्वव्यापी अटोमोटिभ उद्योगको उच्च-अन्त आवश्यकताहरू पूरा गर्न आफ्नो प्रविधिको स्तरवृद्धि गर्न जारी राख्नेछ।

प्रायः सोधिने प्रश्नहरू:

Q1: अटोमोटिभ हुड बाहिरी प्यानल स्टाम्पिङ डाइमा सामान्यतया कुन सामग्रीहरू प्रयोग गरिन्छ?

A1: मोल्ड आधारले सामान्यतया उच्च-गुणस्तरको कार्बन संरचनात्मक स्टील (जस्तै 45#, Q235) प्रयोग गर्दछ, जबकि काम गर्ने भागहरूले उच्च-कार्बन, उच्च-क्रोमियम उपकरण स्टील (जस्तै Cr12MoV, Cr12) र उच्च-गतिको स्टिल (जस्तै W6Mo5Cr4V2) प्रयोग गर्दछ, आदि, जुन उपयुक्त तापीयता प्राप्त गर्न आवश्यक हुन्छ।

Q2: अटोमोटिभ हुड बाहिरी प्यानलहरूको लागि स्ट्याम्पिङ डाइजको लागि निर्माण चक्र कति लामो छ?

A2: अटोमोटिभ हुड बाहिरी प्यानलहरूको लागि स्ट्याम्पिङ डाइज जटिल संरचना र उच्च परिशुद्धता आवश्यकताहरू छन्। उत्पादनको जटिलता, प्राविधिक आवश्यकताहरू र उत्पादन क्षमताहरूमा निर्भर गर्दै उत्पादन चक्र सामान्यतया 8-15 महिनाको हुन्छ। यसको लामो विकास चक्र र उच्च लागतले यसलाई मोल्ड कम्पनीको व्यापक शक्ति मापनको लागि एक प्रमुख बेन्चमार्क बनाउँछ।
