अटोमोटिभ ट्रंक ढक्कन भित्री प्यानल मुद्रांकन मर

SIKAIDA अटोमोटिभ ट्रंक लिड इनर प्यानल स्ट्याम्पिङ डाइ एक ठूलो, जटिल र उच्च परिशुद्धता एकीकृत मोल्ड प्रणाली हो जुन कोल्ड-रोल्ड स्टिल, स्टेनलेस स्टील, एल्युमिनियम मिश्र र अन्य धातुका पानाहरूलाई योग्य ट्रंक ढक्कन भित्री प्यानलहरूमा स्ट्याम्प गर्न प्रयोग गरिन्छ। यो एकल मोल्ड होइन, तर बहु-स्टेसन प्रगतिशील वा कम्पोजिट मोल्ड प्रणाली हो जसले गठन, ट्रिमिङ, पंचिंग, र फ्ल्याङ्गिङ प्रक्रियाहरू एउटै सञ्चालनमा पूरा गर्न सक्छ। यो अटोमोटिभ बडी प्यानल मोल्ड टेक्नोलोजीको लागि बेन्चमार्क हो, सीधा अन्तिम उत्पादनको उपस्थिति, फिट, र संरचनात्मक प्रदर्शन निर्धारण।

मुख्य उत्पादन सुविधाहरू

1. ठूलो आकार र जटिल संरचना

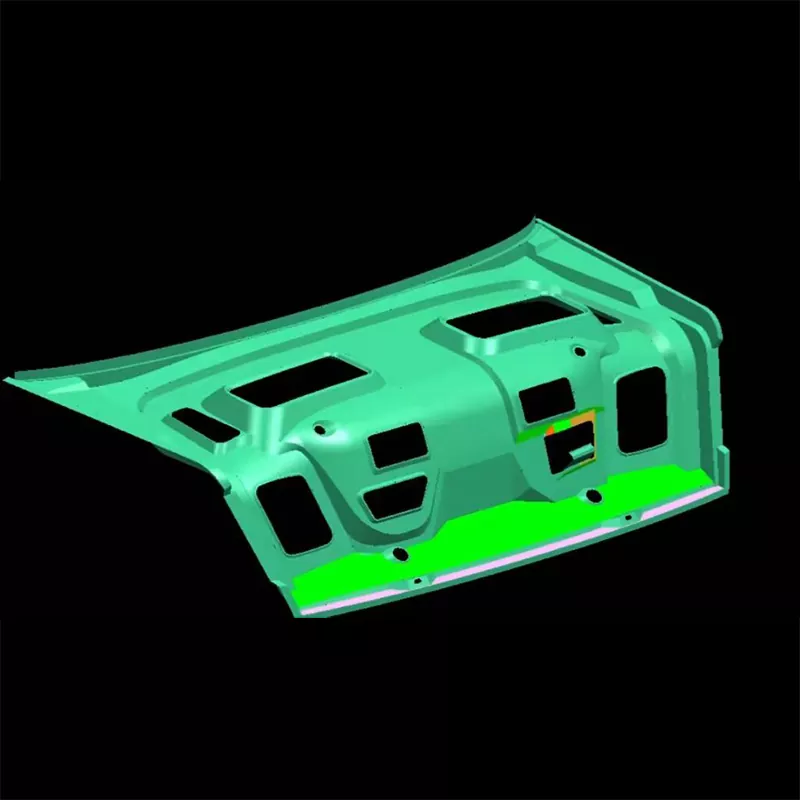

ट्रंक ढक्कन भित्री प्यानलहरू सामान्यतया 1.2 मिटर लामो र 0.8-1.0 मिटर चौडा हुन्छन्, जसमा रिफोर्सिङ रिबहरू, माउन्टिंग प्वालहरू, र फ्ल्याङ्गिङ संरचनाहरू सहित जटिल आकारहरू हुन्छन्। अटोमोटिभ ट्रंक लिड इनर प्यानल स्ट्याम्पिङ डाइले जटिल आकृतिहरूको सटीक गठन सुनिश्चित गर्न धेरै फ्रि-फार्म सतहहरू र बहु-स्टेशन निरन्तर मेसिनिंग प्रयोग गर्दछ।

2. अल्ट्रा-उच्च सटीक र सतह गुणस्तर

बाहिरी र संरचनात्मक कम्पोनेन्टको रूपमा, ट्रंकको भित्री प्यानललाई कुनै स्क्र्याच, झुर्रियाँ, वा दरारहरू आवश्यक पर्दैन। SIKAIDA ढाँचाहरूले अति-चिल्लो सतहहरू, समान तनाव वितरण, र अनुकूलित सामग्री प्रवाह, उच्च सटीक मेसिन र उन्नत सतह उपचार प्रविधिहरू मार्फत हासिल गरेको छ।

3. बहु-सामग्री अनुकूलता

विभिन्न पाना सामग्रीहरू जस्तै कोल्ड-रोल्ड स्टील, गैल्भेनाइज्ड स्टील, स्टेनलेस स्टील, र एल्युमिनियम मिश्रहरूसँग उपयुक्त, मोल्ड संरचना विभिन्न सामग्रीहरूको गठन प्रदर्शन र स्प्रिंगब्याक विशेषताहरूको लागि अनुकूलित छ। यसले लचिलो उत्पादन प्राप्त गर्न विशेष स्थिति र पहिचान प्रणालीहरू एकीकृत गर्न सक्छ।

4. जटिल गठन संयन्त्र र स्वचालन

धेरै नकारात्मक कोणहरू र अन्डरकट संरचनाहरूका लागि, अटोमोटिभ ट्रंक लिड इनर प्यानल स्ट्याम्पिङ डाइ पूर्ण वेज, स्लाइडर, र हाइड्रोलिक फर्मिङ मेकानिजमसँग सुसज्जित छ, स्वचालित फिडिङ, सटीक स्थिति, र स्थिर अनलोडिङ प्रणालीको साथ, भरपर्दो मानवरहित जन उत्पादन सक्षम पार्दै।

5. बौद्धिक निगरानी र नियन्त्रण

मोल्डले ब्याच उत्पादनहरूको स्थिरता सुनिश्चित गर्दै, मोल्डिङ प्रक्रियाको वास्तविक-समय अनुगमन, प्यारामिटर स्व-अप्टिमाइजेसन, र गुणस्तर ट्रेसेबिलिटी प्राप्त गर्न दबाव सेन्सरहरू, विस्थापन डिटेक्टरहरू, र तापमान नियन्त्रकहरूलाई एकीकृत गर्दछ।

आवेदन क्षेत्रहरू

SIKAIDA ट्रंक भित्री प्यानल मुद्रांकन डाइज विभिन्न यात्री सवारी साधन र सम्बन्धित क्षेत्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ:

- सेडान, ह्याचब्याक, SUV, MPVs

- नयाँ ऊर्जा सवारी साधनहरू (शुद्ध इलेक्ट्रिक, प्लग-इन हाइब्रिड, हाइब्रिड)

- मोटर वाहन पार्ट्स निर्माण

- मोटर वाहन aftermarket मर्मत र प्रतिस्थापन बजार

हल्का तौल वाहनहरूको विकासको साथ, एल्युमिनियम मिश्र धातु ट्रंक भित्री प्यानलहरूको आवेदन बढ्दो व्यापक हुँदै गइरहेको छ। हाम्रो मोल्ड टेक्नोलोजी उच्च सामग्री र प्रक्रिया आवश्यकताहरू अनुकूलन गर्न अपग्रेड गर्न जारी छ।

निर्माण प्रक्रिया

1. उत्पादन विश्लेषण र CAE सिमुलेशन

अटोमोटिभ ट्रङ्क लिड इनर प्यानल स्ट्याम्पिङ डाइले क्र्याकिङ, रिङ्किङ, र स्प्रिङब्याक जस्ता मोल्डिङ दोषहरूलाई सक्रिय रूपमा बेवास्ता गर्न फार्मेबिलिटी विश्लेषण, स्प्रिङब्याक प्रिडिक्शन, र मोटाई वितरण सिमुलेशनको लागि AutoForm र Dynaform सफ्टवेयर प्रयोग गर्दछ।

२. मोल्ड डिजाइन

पूर्ण 3D डिजाइन UG, CATIA, र SolidWorks सफ्टवेयर प्रयोग गरेर, सतह डिजाइन, मार्गनिर्देशन, अनलोडिङ, र स्थिति प्रणालीहरू, पूर्ण रूपमा मेल खाने सामग्री गुणहरू र उपकरण प्यारामिटरहरू।

3. सामग्री चयन

- काम गर्ने भागहरू: Cr12MoV, SKD11, W6Mo5Cr4V2 (उच्च कठोरता, उच्च पहिरन प्रतिरोध)

- बेस बडी: 45# स्टील, Q235 (उच्च शक्ति, उच्च कठोरता)

- गाइड पोष्टहरू र बुशिंगहरू: बेयरिङ स्टील, SUJ2 (स्थिर परिशुद्धता)

4. प्रेसिजन मेसिनिंग

- रफ मेसिनिङ: ग्यान्ट्री मिलिङ, तार EDM

- फिनिस मेसिनिङ: हाई-स्पीड सीएनसी (सटीकता ± ०.०१ मिमी), ग्राइन्डिङ, पालिसिङ

- विशेष मेसिनिंग: इलेक्ट्रिकल डिस्चार्ज मेसिन (EDM), इलेक्ट्रोपोलिसिङ

- सतह उपचार: नाइट्राइडिंग, क्रोम प्लेटिङ, DLC कोटिंग

5. विधानसभा र T0 परीक्षण मोल्ड

सबै भागहरूको विधानसभा र सटीक परीक्षण पूरा गरेपछि, परीक्षण मोल्डिंग र पहिलो टुक्रा निरीक्षण गरिन्छ। स्थिर ठूलो उत्पादन प्राप्त नभएसम्म निरन्तर मोल्ड परिमार्जन र अनुकूलन गरिन्छ।

विकास प्रवृत्तिहरू

1. लाइटवेटिंग र एकीकृत मोल्डिंग: एल्युमिनियम मिश्र र उच्च-शक्ति इस्पातको प्रयोग गरी, धेरै कम्पोनेन्टहरू एक एकाइमा एकीकृत हुन्छन्, भागहरू र जडान बिन्दुहरूको संख्या घटाउँदै।

2. थर्मोफर्मिङ र हाइड्रोफर्मिङ टेक्नोलोजीहरू: उच्च-शक्ति सामग्रीहरूमा व्यापक रूपमा लागू हुन्छ, मोल्डहरू उन्नत तापमान नियन्त्रण प्रणालीहरू र उच्च-तापमान प्रतिरोधी सामग्रीहरूसँग सुसज्जित छन्, 500-900 ℃ को गठन तापमान प्राप्त गर्न।

3. स्मार्ट निर्माण र डिजिटलाइजेशन: सेन्सर नेटवर्कहरू एकीकृत गर्दै र डिजिटल जुम्ल्याहा टेक्नोलोजीको संयोजन, भर्चुअल कमिसनिङ, भविष्यवाणी मर्मत, र प्रक्रिया आत्म-अनुकूलन हासिल गरिन्छ।

4. थप उत्पादन अनुप्रयोगहरू: 3D प्रिन्टिङ जटिल शीतलन पानी च्यानलहरू र हल्का संरचनाहरू निर्माण गर्न, मोल्ड दक्षता सुधार गर्न र निर्माण चक्र छोटो बनाउन प्रयोग गरिन्छ।

5. बहु-सामग्री गठन प्रविधि: स्टिल-एल्युमिनियम र प्लास्टिक-मेटल कम्पोजिट शरीर संरचनाहरूमा अनुकूलन योग्य, बहु-सामग्री गठनको विशेष आवश्यकताहरू पूरा गर्दछ।

बारम्बार सोधिने प्रश्नहरू

Q1: अटोमोटिभ ट्रंक लिड इनर प्यानल स्ट्याम्पिङ डाइमा सामान्यतया कुन सामग्रीहरू प्रयोग गरिन्छ?

A1: मोल्डको काम गर्ने भागले मुख्यतया उच्च-कार्बन, उच्च-क्रोमियम उपकरण स्टील (जस्तै Cr12MoV, SKD11) र उच्च-गतिको इस्पात प्रयोग गर्दछ उच्च कठोरता र पहिरन प्रतिरोध सुनिश्चित गर्न; आधार भाग बल सुनिश्चित गर्न संरचनात्मक इस्पात जस्तै 45 इस्पात र Q235 प्रयोग गर्दछ; गाईड पिलर र बुशिङले बेरिङ स्टिल वा SUJ2 प्रयोग गर्दछ। मोल्ड सामग्री चयन विभिन्न गठन सामग्री को लागी समायोजित गरिनेछ; उदाहरणका लागि, एल्युमिनियम मिश्र धातुहरू बनाउँदा, सामग्रीको एन्टी-स्टिकिङ र थर्मल चालकतामा थप ध्यान दिइनेछ।

Q2: अटोमोटिभ ट्रंक लिड इनर प्यानल स्ट्याम्पिङ डाइको उत्पादन चक्र कति लामो छ?

A2: अटोमोटिभ ट्रंक भित्री प्यानलको लागि स्ट्याम्पिङ डाइ सामान्यतया डिजाइन देखि डेलिभरी सम्म 8-15 महिना लाग्छ। विशिष्ट चक्र उत्पादनको जटिलता, सामग्रीको प्रकार, सटीक आवश्यकताहरू, र निर्माण कम्पनीको प्राविधिक स्तरमा निर्भर गर्दछ। जटिल एक-टुक्रा मोल्डिङ मर्छ वा नयाँ सामग्री प्रयोग गरेर मर्छ लामो विकास चक्र हुन सक्छ।

Q3: ट्रंक भित्री प्यानलको गठन गुणस्तर कसरी सुनिश्चित गर्ने?

A3: निर्माण गुणस्तर सुनिश्चित गर्न धेरै पक्षहरूबाट नियन्त्रण चाहिन्छ: पहिलो, सम्भावित गठन दोषहरू भविष्यवाणी गर्न प्रारम्भिक CAE सिमुलेशन विश्लेषण; दोस्रो, मोल्ड निर्माणमा परिशुद्धता, सतह फिनिशको साथ सामान्यतया Ra0.4 वा उच्च चाहिन्छ; तेस्रो, दबाब, स्ट्रोक, र स्नेहन सहित प्रक्रिया प्यारामिटरहरूको अनुकूलन; चौथो, वास्तविक समयमा गठन प्रक्रिया अनुगमन गर्न उन्नत अनुगमन प्रणालीहरू प्रयोग गर्दै; र पाँचौं, कडा कच्चा माल निरीक्षण र प्रक्रिया स्थिरता नियन्त्रण।

Q4: मोल्डको सेवा जीवन के हो?

A4: सामग्री र प्रक्रियामा निर्भर गर्दै, अटोमोटिभ ट्रंक लिड इनर प्यानल स्ट्याम्पिङ डाइको सेवा जीवन सामान्यतया 300,000 र 1,000,000 चक्रहरू बीचको हुन्छ। उच्च गुणस्तरको मोल्ड सामाग्री र उपयुक्त गर्मी उपचार प्रक्रियाहरू प्रयोग गरेर, उचित मर्मतसम्भारको साथ, मोल्ड जीवनलाई महत्त्वपूर्ण रूपमा विस्तार गर्न सक्छ। एल्युमिनियम मिश्र धातुको सर्भिस लाइफ सामान्यतया स्टिल फार्मिङ डाइजको भन्दा लामो हुन्छ।

Q5: कसरी विभिन्न सामग्रीको गठन आवश्यकताहरू पूरा गर्ने?

A5: मोल्डहरू विशेष गरी विभिन्न सामग्रीहरूको लागि डिजाइन गर्न आवश्यक छ। उदाहरणका लागि, स्टिल बनाउनको लागि ठूलो फोर्स र राम्रो स्नेहन चाहिन्छ। एल्युमिनियम मिश्र धातुहरू बनाउनको लागि सामग्रीको आसंजन र थर्मल चालकतालाई विचार गर्न आवश्यक छ; र उच्च-शक्तिको इस्पात बनाउनको लागि ठूलो स्प्रिंगब्याक क्षतिपूर्ति चाहिन्छ। मोल्ड आकार, प्रक्रिया मापदण्डहरू, र सतह उपचार समायोजन गरेर, विभिन्न सामग्रीको गठन विशेषताहरू अनुकूलित गर्न सकिन्छ।
